Mô tả

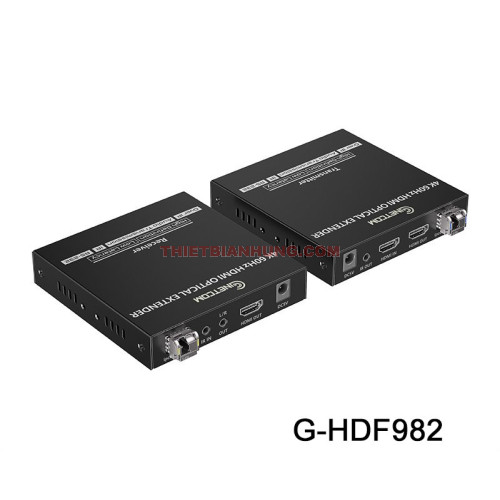

Bộ chuyển đổi HDMI sang quang 4K60Hz GNETCOM G-HDF982 là giải pháp truyền kéo dài tín hiệu video chuẩn HDMI 2.0 chất lượng cao thông qua tuyến cáp quang Single Mode. Tích hợp công nghệ truyền dữ liệu ipcolor STREAM hiện đại, thiết bị cho phép mở rộng tín hiệu 4K Ultra HD ở tần số 60Hz ra xa tới 40KM với độ trễ cực thấp, đảm bảo tín hiệu hình ảnh luôn mượt mà và sống động.
Công nghệ ipcolor STREAM và thiết kế cổng HDMI Loop tiện lợi
GNETCOM G-HDF982 tương thích hoàn hảo với chuẩn bảo mật HDCP 2.2 và HDCP 1.4, hỗ trợ dải băng thông truyền tải cực lớn lên đến 18Gbps. Nhờ đó, hình ảnh truyền về giữ nguyên độ chi tiết cao ở độ phân giải 3840x2160@60Hz. Điểm cộng lớn của thiết bị phát (TX) là được trang bị thêm 1 cổng HDMI Loopout, giúp kỹ thuật viên dễ dàng kết nối màn hình kiểm tra ngay tại phòng điều khiển trung tâm mà không cần qua bộ chia HDMI.
Tách/nhúng âm thanh 3.5mm linh hoạt và hỗ trợ điều khiển RS-232
Bộ kéo dài HDMI qua quang G-HDF982 cung cấp giải pháp xử lý âm thanh chuyên nghiệp với cổng Audio in 3.5mm tại bộ phát (TX) để nhúng thêm nguồn tiếng ngoài, và cổng Audio out 3.5mm tại bộ nhận (RX) để trích xuất âm thanh ra hệ thống loa ngoại vi. Ngoài ra, thiết bị hỗ trợ tính năng truyền ngược hồng ngoại IR (20-60kHz) và truyền tín hiệu điều khiển RS-232 với dải Baud rate linh hoạt từ 2400 đến 115200, rất thuận tiện cho việc điều khiển thiết bị từ xa.
Mở rộng mô hình qua Switch Gigabit và độ bền công nghiệp
Sản phẩm cho phép thiết lập mô hình kết nối truyền trực tiếp 1 phát - 1 nhận hoặc kết nối 1 phát - nhiều nhận thông qua các Switch mạng Ethernet Gigabit. Lớp vỏ bằng sắt sơn tĩnh điện chắc chắn cùng hệ thống bảo vệ chống sốc điện, chống sét lan truyền và tĩnh điện ESD (IEC61000-4-2) giúp thiết bị hoạt động ổn định liên tục 24/7 trong các môi trường công nghiệp khắc nghiệt.
Ứng dụng thực tế
Bộ chuyển đổi HDMI 4K60Hz GNETCOM G-HDF982 phù hợp cho nhiều dự án truyền hình ảnh chất lượng cao:
- Hệ thống camera giám sát an ninh trung tâm, quản lý màn hình ghép LCD/LED khổ lớn.
- Truyền hình ảnh từ máy tính, đầu phát HD đến các màn hình quảng cáo tại trung tâm thương mại, sân bay, nhà ga.
- Các sự kiện trình chiếu trực tiếp, hội trường, phòng họp trực tuyến đòi hỏi hình ảnh 4K sắc nét và âm thanh tách rời.
Thông số kỹ thuật
| Tín hiệu Video & HDMI | |
|---|---|
| Chuẩn tương thích | HDMI 2.0 / HDCP 1.4, HDCP 2.2 |
| Băng thông truyền tải tối đa | 18Gbps |
| Công nghệ truyền dẫn | ipcolor STREAM |
| Độ phân giải hỗ trợ | 720p, 1080p@50/60Hz, 1920x1200, 2560x1440, 2560x1600, 3840x2160@24/30/50/60Hz |
| Chiều dài cáp HDMI hiệu dụng | Đầu vào / Đầu ra ≤ 5m |
| Cổng kết nối Video (Bộ phát TX) | 1x Đầu vào HDMI, 1x Đầu ra HDMI Loop, 1x Cổng SFP LC |
| Cổng kết nối Video (Bộ nhận RX) | 1x Đầu vào SFP LC, 1x Đầu ra HDMI |
| Mô hình kết nối | Điểm - điểm, Điểm - đa điểm, Kết nối qua Switch phân tầng |
| Độ trễ truyền dẫn | 70 ~ 180ms |
| Cáp quang | |
| Loại Module quang | SFP (Cổng LC) |
| Loại cáp quang | Single Mode |
| Khoảng cách truyền dẫn | Tối đa 40KM |
| Âm thanh & Cổng giao tiếp | |
| Cổng kết nối âm thanh (Bộ phát TX) | 1x HDMI (LPCM 2.0), 1x Audio in 3.5mm (PCM) |
| Cổng kết nối âm thanh (Bộ nhận RX) | 1x HDMI (LPCM 2.0), 1x Audio out 3.5mm L/R |
| Cổng kết nối hồng ngoại (IR) | 1x Cổng IR out 3.5mm (TX), 1x Cổng IR in 3.5mm (RX) |
| Tần số hồng ngoại | 20kHz ~ 60kHz (Phạm vi nhận ≤ 5m) |
| Cổng kết nối điều khiển RS-232 | 3 pin: GND-RXD-TXD (Tốc độ Baud mặc định: 115200; Hỗ trợ: 2400 - 115200) |
| Cổng nâng cấp | Micro USB (Cập nhật Firmware) |
| Điện năng & Môi trường hoạt động | |
| Nguồn cấp | DC 5V / 2A (Cả TX và RX) |
| Công suất tiêu thụ | Bộ phát TX ≤ 7.5W | Bộ nhận RX ≤ 7.5W |
| Nhiệt độ hoạt động | -10°C ~ 50°C |
| Nhiệt độ bảo quản | -30°C ~ 70°C |
| Độ ẩm (không ngưng tụ) | 0 - 90% RH |
| Cấp độ bảo vệ | Chống tĩnh điện ESD (Kháng tiếp xúc ±4KV, Kháng không khí ±8KV - IEC61000-4-2), Chống sét, Chống sốc điện |
| Quy cách & Thiết kế | |
| Chất liệu vỏ | Sắt |
| Màu sắc | Đen |
| Trọng lượng | Bộ phát TX: 290g | Bộ nhận RX: 286g |
| Kích thước sản phẩm | 106.0 (Dài) * 103.0 (Rộng) * 25.0 (Cao) mm |
