Mô tả
Cáp quang dã chiến HO-LINK HL-4C-MM200 là loại cáp quang Multimode OM3 gồm 4 sợi quang, chiều dài 200m và được đấu sẵn đầu nối LC. Sản phẩm được thiết kế cho các hệ thống cần triển khai đường truyền quang linh hoạt tại những vị trí thường xuyên thay đổi hoặc môi trường không thuận tiện để lắp đặt cáp quang cố định.
Khác với cáp quang thông thường sử dụng cho hệ thống hạ tầng cố định, HL-4C-MM200 được thiết kế theo dạng cáp dã chiến với lớp vỏ TPU bên ngoài kết hợp băng thép bảo vệ. Cấu trúc này giúp cáp có độ bền cơ học tốt hơn, đồng thời có khả năng chống mài mòn, hạn chế ảnh hưởng của dầu mỡ và thuận tiện vệ sinh trong quá trình sử dụng. Cáp có màu đen và được thiết kế để hoạt động trong khoảng nhiệt độ từ -20°C đến +70°C.
Một ưu điểm đáng chú ý của phiên bản 200m là cáp được cuộn trên rulo chuyên dụng. Rulo có trục quay và khóa giúp người dùng dễ dàng kéo cáp ra khi triển khai, đồng thời thu gọn nhanh sau khi hoàn thành công việc. Đầu quang LC được bấm sẵn giúp kết nối trực tiếp với các thiết bị sử dụng chuẩn quang Multimode phù hợp, giảm thời gian chuẩn bị khi lắp đặt.
Ứng dụng thực tế
- Triển khai đường truyền mạng và Internet tạm thời tại sự kiện, hội nghị hoặc khu vực ngoài trời.
- Kết nối thiết bị âm thanh, hình ảnh và các thiết bị truyền dẫn quang Multimode trong sân khấu lưu động.
- Sử dụng cho hệ thống truyền dẫn tại các khu vực cần thường xuyên kéo, thu hồi và di chuyển cáp.
- Phù hợp với những môi trường có nguy cơ mài mòn hoặc điều kiện triển khai không thuận lợi cho cáp quang thông dụng.
- Ứng dụng trong các hệ thống lưu động, quân sự và những nhu cầu truyền dẫn cần triển khai nhanh.

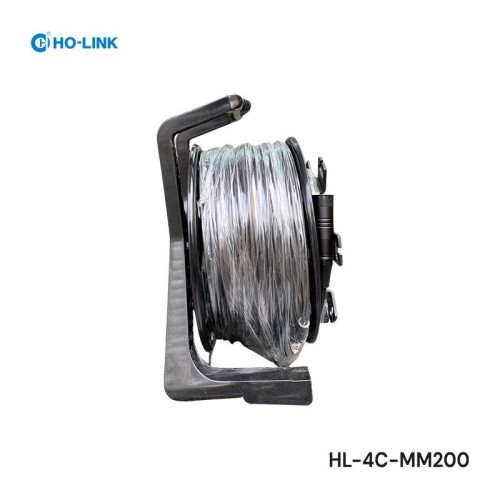

Thiết kế rulo thuận tiện khi triển khai
HL-4C-MM200 được cuộn sẵn trên rulo giúp hạn chế tình trạng cáp bị rối trong quá trình kéo và thu hồi. Khi cần sử dụng, người vận hành có thể triển khai cáp trực tiếp từ rulo; sau khi hoàn thành có thể cuộn lại để thuận tiện vận chuyển và bảo quản. Thiết kế này đặc biệt hữu ích đối với các hệ thống phải lắp đặt và tháo dỡ nhiều lần.
Với cấu hình 4FO OM3, đầu nối LC và chiều dài 200m, HO-LINK HL-4C-MM200 phù hợp để kết nối các thiết bị quang Multimode trong phạm vi triển khai thực tế. Sản phẩm là lựa chọn phù hợp cho các hệ thống cần một tuyến cáp quang cơ động, dễ triển khai và có khả năng chịu được điều kiện sử dụng ngoài trời.
Thông số kỹ thuật
| Thông số | Đơn vị | OM3 |
|---|---|---|
| Đường kính lõi sợi quang | µm | 50.0±2.5 |
| Độ không tròn của lõi sợi quang | % | ≤6.0 |
| Đường kính lớp cladding | µm | 125±1.0 |
| Độ không tròn của lớp cladding | % | ≤2.0 |
| Đường kính lớp coating | µm | 245±10 |
| Độ đồng tâm giữa lớp coating và cladding | µm | ≤12.0 |
| Độ không tròn của lớp coating | % | ≤8.0 |
| Độ đồng tâm giữa lõi và cladding | µm | ≤1.5 |
| Suy hao tại 850nm | dB/km | 3 |
| Suy hao tại 1300nm | dB/km | 1.5 |
| Lực kéo dài hạn | N | 200 |
| Lực kéo ngắn hạn | N | 400 |
| Khả năng chịu nén dài hạn | N/10cm | 200 |
| Khả năng chịu nén ngắn hạn | N/10cm | 500 |
| Bán kính uốn tối thiểu khi động | mm | 20D |
| Bán kính uốn tối thiểu khi tĩnh | mm | 10D |
| Nhiệt độ hoạt động | ℃ | -20～+70 |
| Nhiệt độ lưu trữ | ℃ | -20～+70 |
