Mô tả

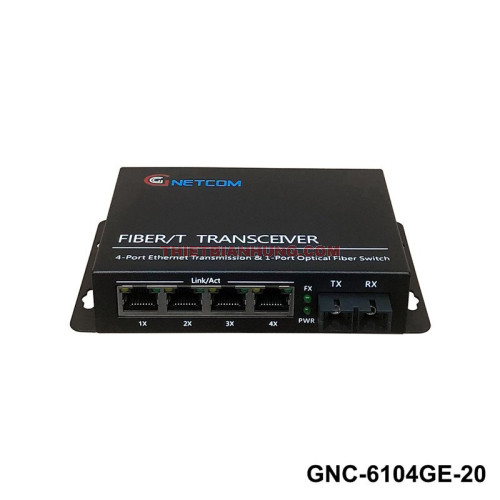

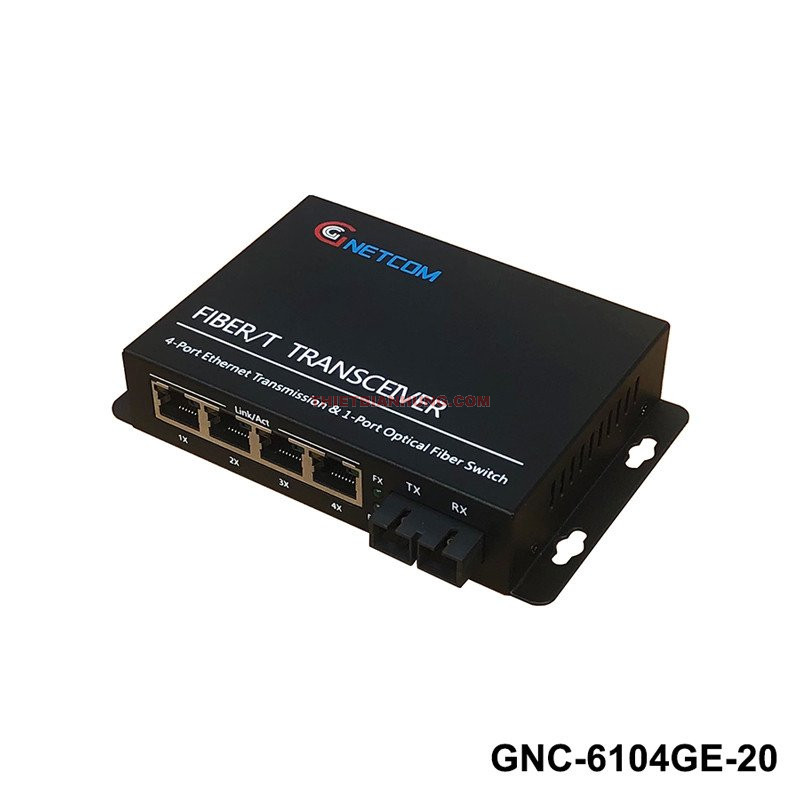

Switch PoE GNETCOM GNC-6104GE-20 4 cổng PoE Gigabit + 1 cổng quang SC Duplex là switch mạng tích hợp đường truyền quang và khả năng cấp nguồn PoE cho thiết bị đầu cuối. Sản phẩm có 4 cổng RJ45 tốc độ 10/100/1000Mbps và 1 cổng quang SC Duplex Gigabit, giúp kết nối các thiết bị mạng qua cáp đồng ở phía đầu cuối và liên kết với tuyến quang ở phía uplink.
Bốn cổng RJ45 hỗ trợ Ethernet 10/100/1000Mbps, sử dụng cáp Cat5e hoặc Cat6 và có khả năng cấp nguồn PoE theo chuẩn IEEE 802.3af. Công suất PoE tối đa được công bố là 15,4W cho mỗi cổng. Nhờ truyền cả dữ liệu và nguồn điện trên cùng đường cáp mạng, thiết bị có thể đơn giản hóa việc triển khai các thiết bị đầu cuối như Camera IP tại những vị trí không thuận tiện để bố trí nguồn điện riêng.
Phía uplink được trang bị một cổng SC Duplex tốc độ 1000Mbps với bước sóng Tx 1310nm/Rx 1310nm. Khi sử dụng cáp quang single-mode, khoảng cách truyền được công bố từ 0 đến 20km. Theo cấu hình quang phù hợp, khoảng cách có thể mở rộng đến 120km. Điều này giúp GNC-6104GE-20 phù hợp với các tuyến kết nối cần vượt qua giới hạn 100m của cáp mạng thông thường.
Hiệu năng chuyển mạch
Thiết bị có băng thông 16Gbps và bảng địa chỉ MAC 4K, đáp ứng nhu cầu kết nối Gigabit cho các thiết bị mạng. Cơ chế Store-and-Forward được sử dụng để tiếp nhận và chuyển tiếp các gói dữ liệu. Các chuẩn Ethernet 10/100/1000Mbps và Gigabit Ethernet được hỗ trợ, cùng với IEEE 802.3x Flow Control. IEEE 802.1Q VLAN được cung cấp dưới dạng tùy chọn theo cấu hình sản phẩm.
Các cổng PoE hỗ trợ MDI/MDIX tự động, giúp thuận tiện hơn khi kết nối với thiết bị mạng mà không cần quan tâm đến kiểu đấu dây của cáp. Hệ thống đèn LED hiển thị trạng thái nguồn, PoE và đường truyền quang giúp người dùng dễ dàng kiểm tra hoạt động của thiết bị.
Ứng dụng thực tế
Với 4 cổng PoE Gigabit và một uplink quang SC, GNC-6104GE-20 có thể được triển khai trong nhiều mô hình mạng cần kết nối quang kết hợp cấp nguồn:
- Kết nối và cấp nguồn cho Camera IP tại các khu vực xa phòng máy hoặc tủ mạng.
- Mở rộng mạng LAN Gigabit từ tuyến cáp quang đến nhiều thiết bị đầu cuối.
- Kết nối mạng giữa các khu vực, tòa nhà hoặc vị trí cách xa nhau bằng cáp quang single-mode.
- Triển khai hệ thống camera giám sát cần truyền dữ liệu và cấp nguồn PoE qua cùng cáp mạng.
- Kết nối các thiết bị mạng Gigabit tại những vị trí mà việc kéo cáp đồng trên 100m không phù hợp.
Nguồn DC 52V được sử dụng để cung cấp điện cho thiết bị và các cổng PoE. Thiết kế tích hợp quang, Ethernet Gigabit và PoE giúp giảm số lượng thiết bị trung gian trong các hệ thống mạng cần triển khai ở khoảng cách xa.
Thông số kỹ thuật
| Cổng PoE | 4 cổng PoE |
|---|---|
| Uplink | Cổng quang: 1 x SC Duplex Tốc độ dữ liệu: 1000M Bước sóng: Tx1310nm/Rx1310nm |
| Băng thông | 16Gbps |
| Kích thước cơ sở dữ liệu địa chỉ | 4K |
| MTBF | >100.000 giờ |
| Phương thức chuyển tiếp | Lưu trữ và chuyển tiếp |
| Giao thức mạng | IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3af IEEE 802.3x điều khiển luồng, IEEE 802.1q VLAN (tùy chọn) |
| Đèn LED | Power, PoE, Fiber |
| Nguồn cấp | DC 52V |
| Công suất cổng PoE | 15,4W |
| Chuẩn PoE | IEEE 802.3af |
| Tính năng PoE | Tất cả các cổng hỗ trợ MDI/MDIX |
| Môi trường hoạt động | Nhiệt độ hoạt động: 0°C~+55°C Nhiệt độ lưu trữ: -20°C~+75°C Độ ẩm tương đối: 10%~95% (không ngưng tụ) |
| Khoảng cách truyền | 100 mét với cáp UTP 0-20km với cáp quang single mode (có thể mở rộng lên đến 120km) |
