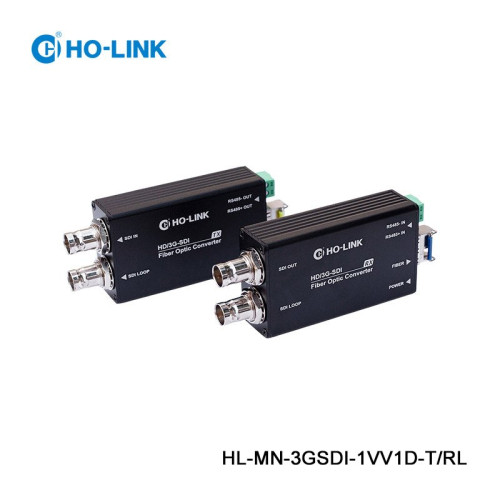

Bộ chuyển đổi Mini 3G SDI sang quang HO-LINK HL-MN-3GSDI-1Vv1D-T/RL RS485, Full HD 1080P

Bộ chuyển đổi Mini 3G SDI sang quang HO-LINK HL-MN-3GSDI-1Vv1D-T/RL được sử dụng để truyền tín hiệu video 3G-SDI qua cáp quang, giúp mở rộng khoảng cách kết nối trong các hệ thống camera, truyền hình, sản xuất video và các ứng dụng sử dụng tín hiệu SDI chuyên nghiệp. Thiết bị hỗ trợ 1 kênh 3G-SDI truyền chuyển tiếp, có loop output và đồng thời truyền 1 kênh dữ liệu RS485 theo chiều ngược lại trên cùng tuyến cáp quang.

HL-MN-3GSDI-1Vv1D-TRL sử dụng module quang SFP 3G với đầu nối LC. Tín hiệu video có thể được truyền qua một sợi quang với khoảng cách lên đến 20km khi sử dụng Single Mode hoặc 500m với Multi Mode. Thiết bị hỗ trợ tốc độ tín hiệu video 2.97Gbit/s và độ phân giải tối đa 1920 × 1080@60Hz, đồng thời tương thích ngược với các chuẩn HD-SDI và SD-SDI.

Điểm đáng chú ý của bộ chuyển đổi là khả năng truyền đồng thời tín hiệu video và dữ liệu RS485 trên cùng đường quang. Cổng RS485 sử dụng hệ thống 2 dây, tốc độ dữ liệu từ 0-400Kbps và giao tiếp vật lý dạng Phoenix terminal. Bên cạnh đó, chức năng loop output cho phép lấy tín hiệu 3G-SDI tại phía thiết bị phát để kết nối tiếp với một thiết bị SDI khác mà không cần thêm một tuyến truyền quang riêng.

Ứng dụng thực tế

• Truyền tín hiệu 3G-SDI từ camera đến phòng điều khiển, phòng kỹ thuật hoặc vị trí xử lý hình ảnh ở khoảng cách xa.
• Kết nối camera 3G-SDI với thiết bị ghi hình, switcher, bộ xử lý video hoặc các thiết bị sản xuất truyền hình thông qua cáp quang.
• Mở rộng hệ thống truyền tín hiệu SDI trong trường quay, sự kiện, hội nghị, sân khấu và các hệ thống sản xuất video.
• Sử dụng trong các hệ thống cần truyền đồng thời tín hiệu video 3G-SDI và dữ liệu RS485 trên cùng tuyến cáp quang.
• Thay thế tuyến cáp đồng trục SDI khi khoảng cách truyền lớn hoặc hệ thống cần sử dụng đường truyền quang.

Truyền 3G-SDI qua một sợi quang

Thiết bị được thiết kế để truyền một kênh video 3G-SDI qua một sợi quang, giúp giảm số lượng sợi quang cần sử dụng khi triển khai hệ thống. Với Single Mode, khoảng cách truyền theo thông số nhà sản xuất lên đến 20km; với Multi Mode, khoảng cách tối đa 500m. Độ trễ của hệ thống dưới 2ms, phù hợp với các ứng dụng yêu cầu truyền tín hiệu video theo thời gian thực.

Hỗ trợ loop output và RS485 truyền ngược

Ngoài đường truyền video chính, HL-MN-3GSDI-1Vv1D-TRL có loop output cho tín hiệu 3G-SDI và một kênh RS485 truyền ngược. Nhờ đó, thiết bị có thể đáp ứng các hệ thống vừa cần truyền tín hiệu hình ảnh đi xa qua quang, vừa cần trao đổi dữ liệu RS485 giữa hai đầu tuyến truyền.

Thiết kế mini, dễ lắp đặt

Với kích thước nhỏ gọn, nguồn cấp 5V qua cổng Micro USB và cơ chế Plug and Play, bộ chuyển đổi có thể triển khai nhanh mà không cần cài đặt phần mềm. Thiết bị được sử dụng theo cặp gồm bộ phát và bộ nhận, cần lựa chọn đúng thiết bị TX/RX khi lắp đặt. Các đèn LED trên thiết bị giúp kỹ thuật viên quan sát trạng thái hoạt động trực tiếp trong quá trình vận hành.
