Bộ chuyển đổi HDMI qua cáp quang HO-LINK HL-HD-1USB-20T/R 20km 1080P có cổng USB

HO-LINK HL-HD-1USB-20T/R là bộ kéo dài tín hiệu HDMI qua cáp quang, cho phép truyền hình ảnh Full HD 1080P và âm thanh ở khoảng cách lên đến 20km. Thiết bị sử dụng một sợi cáp quang Single Mode với đầu kết nối SC, phù hợp cho các hệ thống cần truyền tín hiệu HDMI đi xa nhưng không muốn sử dụng cáp HDMI dài.

Bộ chuyển đổi gồm một thiết bị phát (TX) và một thiết bị nhận (RX). Tín hiệu HDMI từ máy tính, đầu ghi camera hoặc thiết bị phát hình được đưa vào bộ TX, sau đó truyền qua cáp quang đến bộ RX để xuất ra màn hình ở vị trí cách xa. Nhờ sử dụng đường truyền quang, tín hiệu có thể đi xa hơn đáng kể so với phương án dùng cáp HDMI thông thường.

Truyền HDMI Full HD qua một sợi cáp quang

HO-LINK HL-HD-1USB-20T/R hỗ trợ độ phân giải tối đa 1920 × 1080p, tương thích HDMI 1.3 và HDCP 1.2. Thiết bị sử dụng đường truyền quang tốc độ 155Mbps và có thể truyền tín hiệu qua khoảng cách tối đa 20km khi sử dụng hệ thống cáp quang Single Mode phù hợp.

Việc chỉ cần một sợi cáp quang giúp việc triển khai hệ thống trở nên gọn hơn, đặc biệt trong những công trình đã có sẵn hạ tầng cáp quang hoặc cần truyền tín hiệu giữa hai khu vực cách xa nhau.

Tích hợp USB để sử dụng chuột và bàn phím từ xa

Một điểm đáng chú ý của HL-HD-1USB-20T/R là thiết bị hỗ trợ truyền tín hiệu USB qua đường quang. Người dùng có thể kết nối máy tính hoặc đầu ghi với bộ phát, sau đó sử dụng chuột và bàn phím tại vị trí đặt bộ nhận.

Tính năng này phù hợp với các hệ thống mà màn hình được đặt cách xa máy tính hoặc đầu ghi. Ví dụ, đầu ghi camera có thể được đặt tại phòng kỹ thuật trong khi màn hình và bộ điều khiển được bố trí tại phòng bảo vệ hoặc phòng giám sát.

Ứng dụng của bộ chuyển HDMI qua cáp quang 20km

HO-LINK HL-HD-1USB-20T/R có thể được sử dụng trong nhiều hệ thống truyền tín hiệu hình ảnh ở khoảng cách xa, chẳng hạn:

• Kéo dài tín hiệu HDMI từ đầu ghi camera đến màn hình giám sát.
• Truyền hình ảnh từ máy tính đến màn hình đặt ở vị trí cách xa.
• Kết nối màn hình tại phòng điều hành với máy tính hoặc thiết bị phát hình đặt ở phòng kỹ thuật.
• Truyền tín hiệu trình chiếu trong nhà xưởng, văn phòng, trường học, hội trường và các công trình lớn.
• Truyền tín hiệu HDMI giữa các khu vực cách nhau vài km trong hệ thống đã có hạ tầng cáp quang.

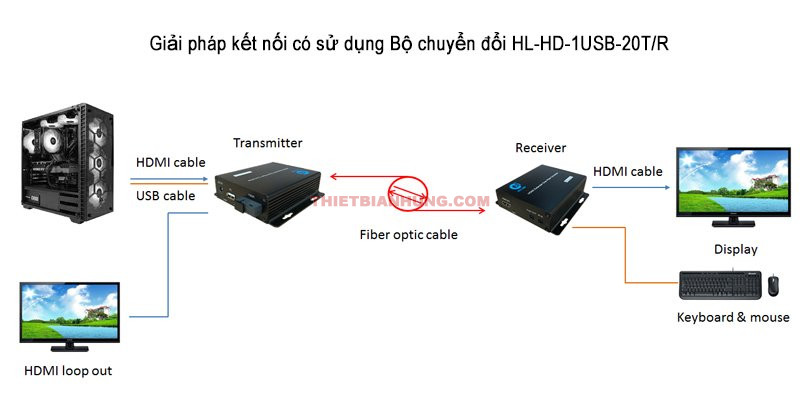

Hướng dẫn kết nối HO-LINK HL-HD-1USB-20T/R

Mô hình kết nối cơ bản của bộ chuyển đổi gồm hai đầu TX và RX:

• Thiết bị phát hình ảnh → cáp HDMI → bộ phát TX.
• Bộ phát TX → một sợi cáp quang Single Mode → bộ nhận RX.
• Bộ nhận RX → cáp HDMI → màn hình.
• Máy tính hoặc đầu ghi → USB → bộ TX.
• Chuột và bàn phím → USB → bộ RX.

Hai thiết bị TX và RX sử dụng nguồn DC 5V/1A đi kèm. Khi lắp đặt, cần sử dụng đúng loại cáp quang và đầu kết nối để đảm bảo tín hiệu có thể truyền ổn định ở khoảng cách yêu cầu.

Sử dụng cáp quang nào cho HL-HD-1USB-20T/R?

Thiết bị được thiết kế để sử dụng với cáp quang Single Mode, kết nối mặc định bằng đầu SC. Có thể sử dụng cáp SC/UPC hoặc SC/APC tùy theo hạ tầng thực tế.

Khoảng cách 20km là khoảng cách truyền tối đa theo thông số thiết bị. Khoảng cách thực tế còn phụ thuộc vào chất lượng cáp quang, đầu nối, mối hàn và suy hao của toàn bộ tuyến quang.

HO-LINK HL-HD-1USB-20T/R phù hợp với nhu cầu nào?

Nếu cần truyền HDMI Full HD ở khoảng cách xa và công trình đã có hoặc có thể triển khai cáp quang, HL-HD-1USB-20T/R là một lựa chọn đáng cân nhắc. Thiết bị đặc biệt phù hợp khi cần kết hợp cả hình ảnh, âm thanh và khả năng sử dụng chuột, bàn phím tại vị trí màn hình.

So với việc sử dụng một đoạn cáp HDMI rất dài, phương án truyền qua cáp quang giúp hệ thống dễ triển khai hơn khi khoảng cách lên tới hàng km và hạn chế ảnh hưởng của nhiễu điện từ trên tuyến truyền.

HO-LINK HL-HD-1USB-20T/R hiện được Thiết Bị An Hưng cung cấp với bộ TX/RX, nguồn DC 5V/1A và cáp USB đi kèm. Sản phẩm được bảo hành 12 tháng.
