Mô tả
Trong hạ tầng truyền thông công nghiệp, việc kết nối mạng giữa các thiết bị ngoại vi như máy chủ, camera quan sát, bộ điều khiển PLC hay thiết bị thu thập dữ liệu về trung tâm ở cự ly xa thường gặp rào cản lớn về giới hạn khoảng cách 100m của cáp đồng. Giải pháp chuyển đổi tín hiệu sang đường truyền quang học không chỉ giúp mở rộng bán kính kết nối lên nhiều kilomet mà còn triệt tiêu hoàn toàn rủi ro suy hao và nhiễu điện từ trường trong môi trường nhà máy.

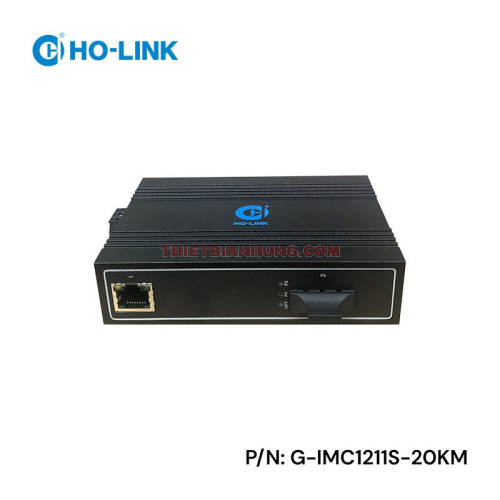

Sở hữu 1 cổng điện RJ45 tốc độ 10/100Base-TX cùng 1 cổng quang 100Base-FX chuẩn kết nối SC Duplex (2 sợi quang), thiết bị cho phép kéo dài liên kết mạng lên tới 20km trên nền cáp quang Single-Mode bước sóng 1310nm. Với tốc độ chuyển tiếp đạt 148,810pps cùng băng thông khung 1.6Gbps, hệ thống luôn đảm bảo dữ liệu được truyền đi mượt mà, độ trễ cực thấp mà không bị gián đoạn.
Khả năng thích ứng vượt trội trong môi trường khắc nghiệt
Không giống như các dòng converter dân dụng thông thường, dòng thiết bị chuẩn công nghiệp này được tối ưu hóa toàn diện cho các ứng dụng đòi hỏi độ tin cậy cao:
- Tính tương thích tiêu chuẩn rộng rãi: Hỗ trợ đầy đủ các giao thức kết nối IEEE 802.3, IEEE 802.3u, kiểm soát luồng IEEE 802.3x, IEEE 802.1d Spanning Tree và IEEE 802.1Q VLAN, dễ dàng tích hợp vào mọi hạ tầng mạng hiện hữu.
- Cơ chế chuyển mạch Store and Forward: Giúp kiểm tra toàn vẹn cấu trúc gói tin trước khi truyền tải, hạn chế tối đa rủi ro lỗi dữ liệu trên đường truyền xa.
- Vận hành cắm là chạy thông minh: Cổng RJ45 tự động nhận diện tốc độ 10/100Mbps, hỗ trợ chế độ truyền Song công toàn phần/Bán phần (Full/Half Duplex) và tự động đảo cuộn cáp MDI/MDI-X.
- Tiết kiệm năng lượng tối ưu: Mức tiêu thụ điện năng cực thấp chỉ khoảng 1.6W ở chế độ chờ và tối đa 2.0W khi hoạt động toàn tải, giúp giảm thiểu tỏa nhiệt và kéo dài tuổi thọ linh kiện.
Thiết kế chuẩn công nghiệp siêu bền gá thanh DIN-Rail
Bộ chuyển đổi được bao bọc bởi lớp vỏ hợp kim nhôm cứng cáp đạt tiêu chuẩn bảo vệ IP40, chống va đập và ngăn chặn bụi bẩn xâm nhập. Thiết kế không quạt (Fanless) kết hợp cùng khả năng chịu nhiệt ấn tượng từ -40°C đến +75°C giúp thiết bị vận hành liên tục 24/7 trong các tủ điện kỹ thuật ngoài trời, trạm thu phí, hệ thống giao thông thông minh hay môi trường sản xuất công nghiệp nặng.
Phương thức gá lắp linh hoạt trên thanh DIN-Rail kết hợp trạm đấu nối nguồn Terminal Block 3-pin tiện lợi giúp kỹ thuật viên dễ dàng thi công, bảo trì và tối ưu không gian lắp đặt một cách chuyên nghiệp.
Thông số kỹ thuật
| Giao diện Kết nối & Tiêu chuẩn Mạng (Interfaces & Standards) | |
|---|---|
| Cổng Ethernet (Cổng điện) | 1 x 10/100Base-TX RJ45 (Tự động nhận diện tốc độ, Full/Half Duplex, Auto MDI/MDI-X) |
| Cổng Optical (Cổng quang) | 1 x 100Base-FX chuẩn giao tiếp SC Duplex (2 sợi quang) |
| Tiêu chuẩn kỹ thuật hỗ trợ | IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX/100Base-FX), IEEE 802.3x (Flow Control), IEEE 802.1d (Spanning Tree), IEEE 802.1Q (VLAN) |
| Thông số Quang & Khoảng cách Truyền tải (Optical & Distance) | |
| Loại sợi quang & Bước sóng | Single-Mode / Bước sóng 1310nm (Hỗ trợ tùy chọn Multi-mode 1310nm) |
| Khoảng cách truyền cáp quang | Tối đa 20km (Single-Mode) / Tối đa 2km (Multi-Mode) |
| Khoảng cách truyền cáp đồng | Tối đa 100m (Sử dụng cáp xoắn đôi tiêu chuẩn CAT5/CAT5e) |
| Hiệu năng Chuyển mạch & Xử lý (Performance) | |
| Tốc độ chuyển tiếp gói tin (Forwarding Rate) | 148.810 pps (ở tốc độ 100M) |
| Chế độ xử lý tín hiệu | Chuyển mạch lưu & chuyển tiếp (Store and Forward) |
| Băng thông khung (Switching Capacity) | 1.6 Gbps |
| Bảng địa chỉ MAC | 2K địa chỉ |
| Thông số Nguồn điện & Công suất tiêu thụ (Power Supply) | |
| Điện áp nguồn đầu vào | DC 12V ~ 56V (Tùy chọn bản nguồn AC 100~240VAC) |
| Kiểu kết nối nguồn | Trạm đấu nối Terminal Block 3-pin (Khoảng cách chân 7.62mm) |
| Công suất tiêu thụ (Nguồn DC 24V) | Không tải: 1.6W / Full tải: 2.0W |
| Công suất tiêu thụ (Nguồn AC 220V) | Không tải: 1.6W / Full tải: 2.0W |
| Cấu trúc Vỏ, Kích thước & Môi trường Vận hành | |
| Chất liệu vỏ & Phương thức lắp đặt | Hợp kim nhôm IP40 (Tản nhiệt thụ động không quạt) / Gá thanh DIN-Rail |
| Nhiệt độ vận hành | -40°C đến +75°C |
| Nhiệt độ lưu trữ | -45°C đến +85°C |
| Độ ẩm môi trường | 5% đến 95% (Không ngưng tụ) |
| Thương hiệu & Xuất xứ | HO-LINK - Bảo hành chính hãng 24 tháng, CO/CQ đầy đủ |
