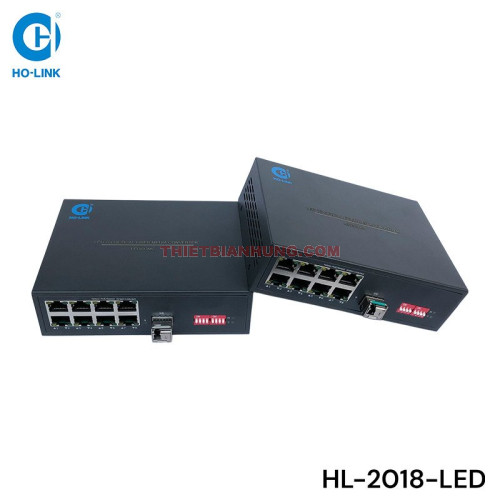

Bộ chuyển đổi quang điện màn LED HO-LINK HL-2018-LED 10Gbps 8 cổng Gigabit

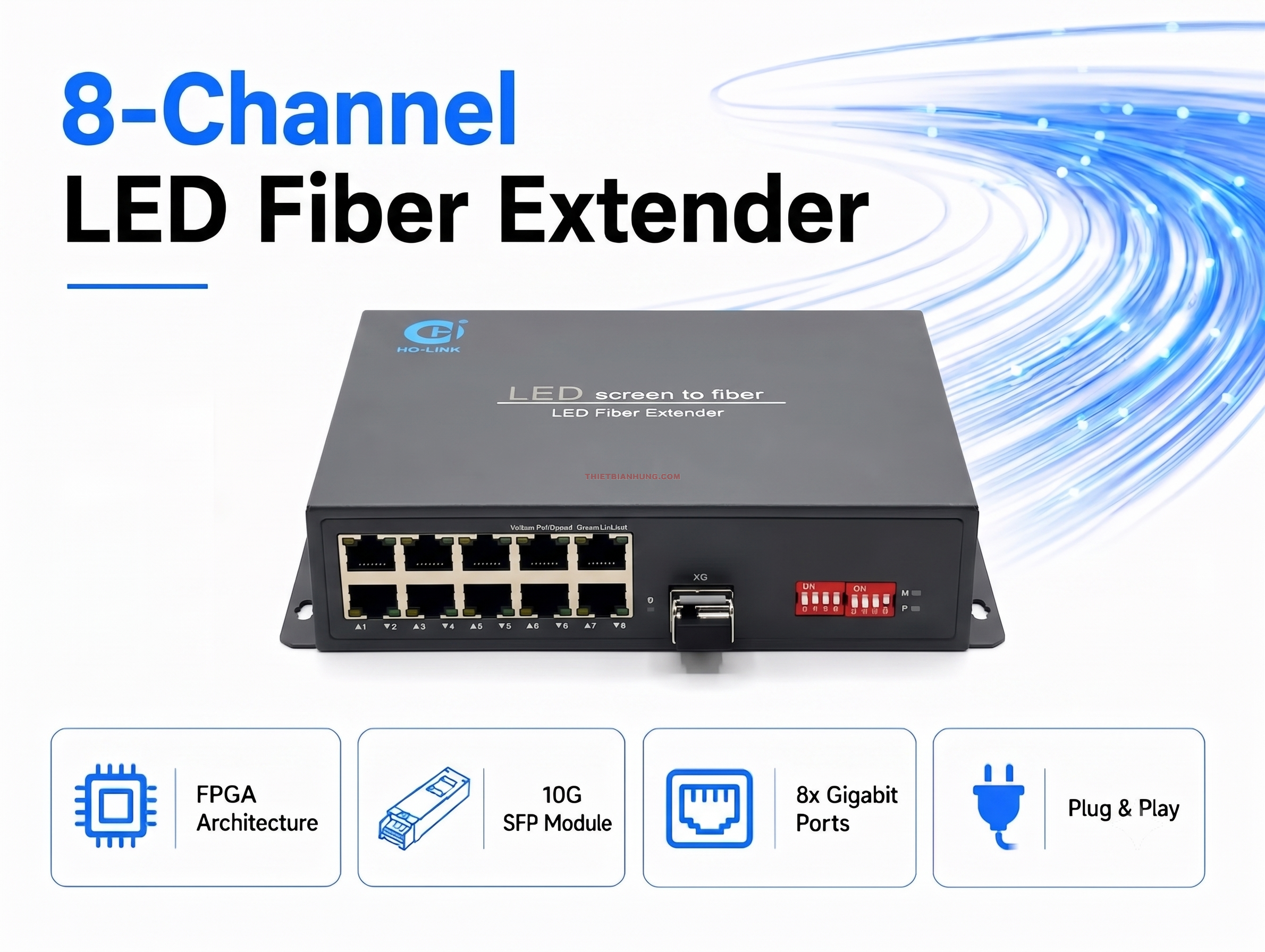

Bộ chuyển đổi quang điện màn LED HO-LINK HL-2018-LED là thiết bị kết nối mạng chuyên dụng cho hệ thống màn hình LED, giúp liên kết đường truyền cáp quang tốc độ cao với nhiều thiết bị sử dụng cổng mạng RJ45. Thiết bị được trang bị 8 cổng RJ45 Gigabit và 1 giao diện SFP+ tốc độ 10Gbps, đồng thời kèm sẵn module quang SFP+ theo cấu hình sản phẩm.

Phía mạng cung cấp 8 cổng RJ45 hỗ trợ tốc độ 10/100/1000Mbps, cho phép kết nối đồng thời nhiều thiết bị trong hệ thống. Phía quang sử dụng giao diện SFP+ 10Gbps với đầu nối LC và module quang Single-mode, hỗ trợ truyền dữ liệu ở khoảng cách lên đến 10km theo cấu hình module đi kèm.

Kết nối quang 10Gbps cho hệ thống màn hình LED

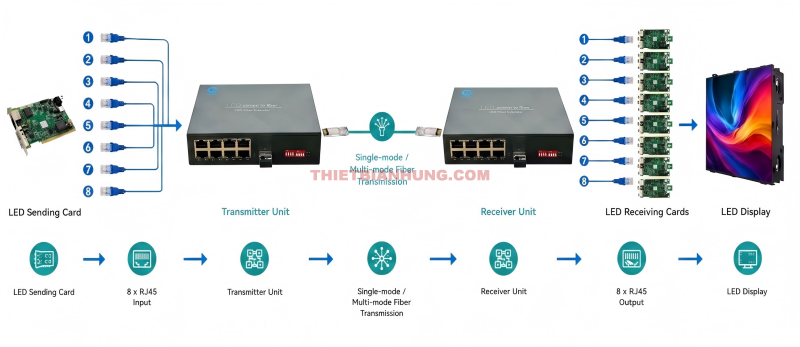

Trong các hệ thống màn hình LED, nhiều thiết bị điều khiển hoặc thiết bị nhận có thể được tập trung tại một khu vực trong khi bộ xử lý hình ảnh và màn hình được bố trí cách xa nhau. Việc sử dụng đường truyền quang 10Gbps giúp mở rộng kết nối giữa các khu vực, đồng thời giảm số lượng đường cáp mạng đồng cần triển khai.

Với 8 cổng RJ45 Gigabit, HL-2018-LED có thể tập trung nhiều kết nối mạng tại cùng một vị trí. Cổng quang SFP+ 10Gbps đóng vai trò đường truyền uplink tốc độ cao, kết nối hệ thống mạng với tuyến cáp quang đến khu vực đặt thiết bị ở xa.

Kèm sẵn module quang SFP+

Module quang SFP+ 10Gbps đã được kèm sẵn theo cấu hình sản phẩm, vì vậy khách hàng không cần mua thêm module rời để sử dụng với thiết bị. Module sử dụng đầu nối LC và cáp quang Single-mode, với khoảng cách truyền được công bố lên đến 10km.

Khi triển khai đường truyền, cần sử dụng thiết bị ở đầu bên kia có thông số quang tương thích với module đi kèm, đặc biệt về tốc độ, bước sóng, loại sợi quang và đầu nối. Hai bước sóng được công bố cho kết nối quang của sản phẩm là 1330nm và 1270nm.

Ứng dụng trong hệ thống màn LED

HO-LINK HL-2018-LED phù hợp cho các hệ thống cần kết nối nhiều thiết bị mạng qua đường truyền quang tốc độ cao, đặc biệt trong các ứng dụng màn hình LED:

• Kết nối mạng cho màn hình LED quảng cáo, LED Wall tại trung tâm thương mại, tòa nhà và khu vực ngoài trời.

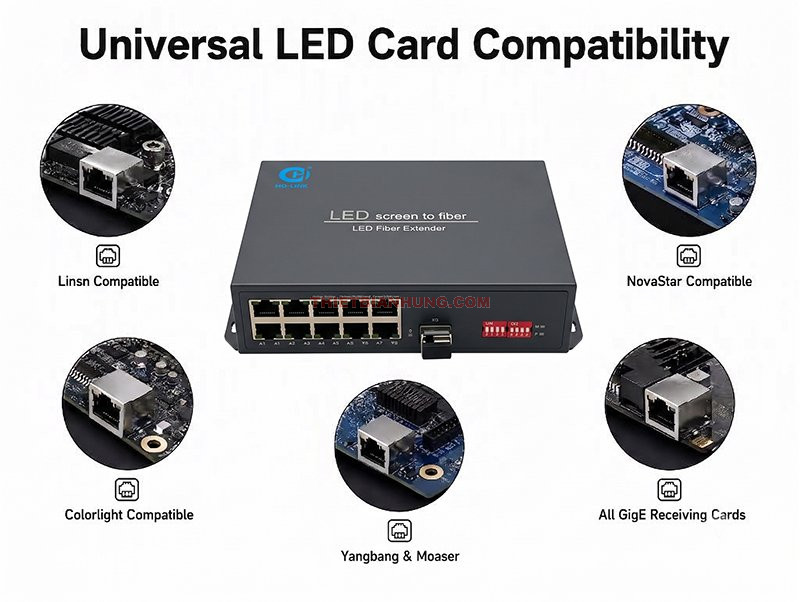

• Kết nối bộ điều khiển màn hình LED với các thiết bị mạng hoặc khu vực đặt tủ LED ở khoảng cách xa.
• Tập trung nhiều đường kết nối RJ45 Gigabit từ các thiết bị trong hệ thống và truyền qua một tuyến quang SFP+ 10Gbps.
• Triển khai mạng cho màn hình LED sân khấu, hội trường, sự kiện và các công trình cần truyền dữ liệu ở khoảng cách xa.
• Kết nối giữa phòng điều khiển, khu vực kỹ thuật và vị trí lắp đặt màn hình LED khi cáp mạng đồng không đáp ứng được khoảng cách triển khai.
