Mô tả

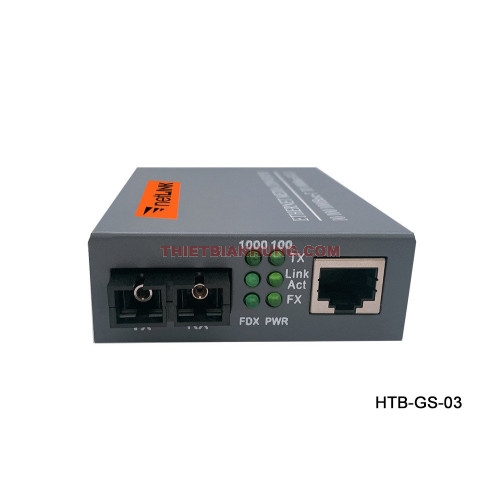

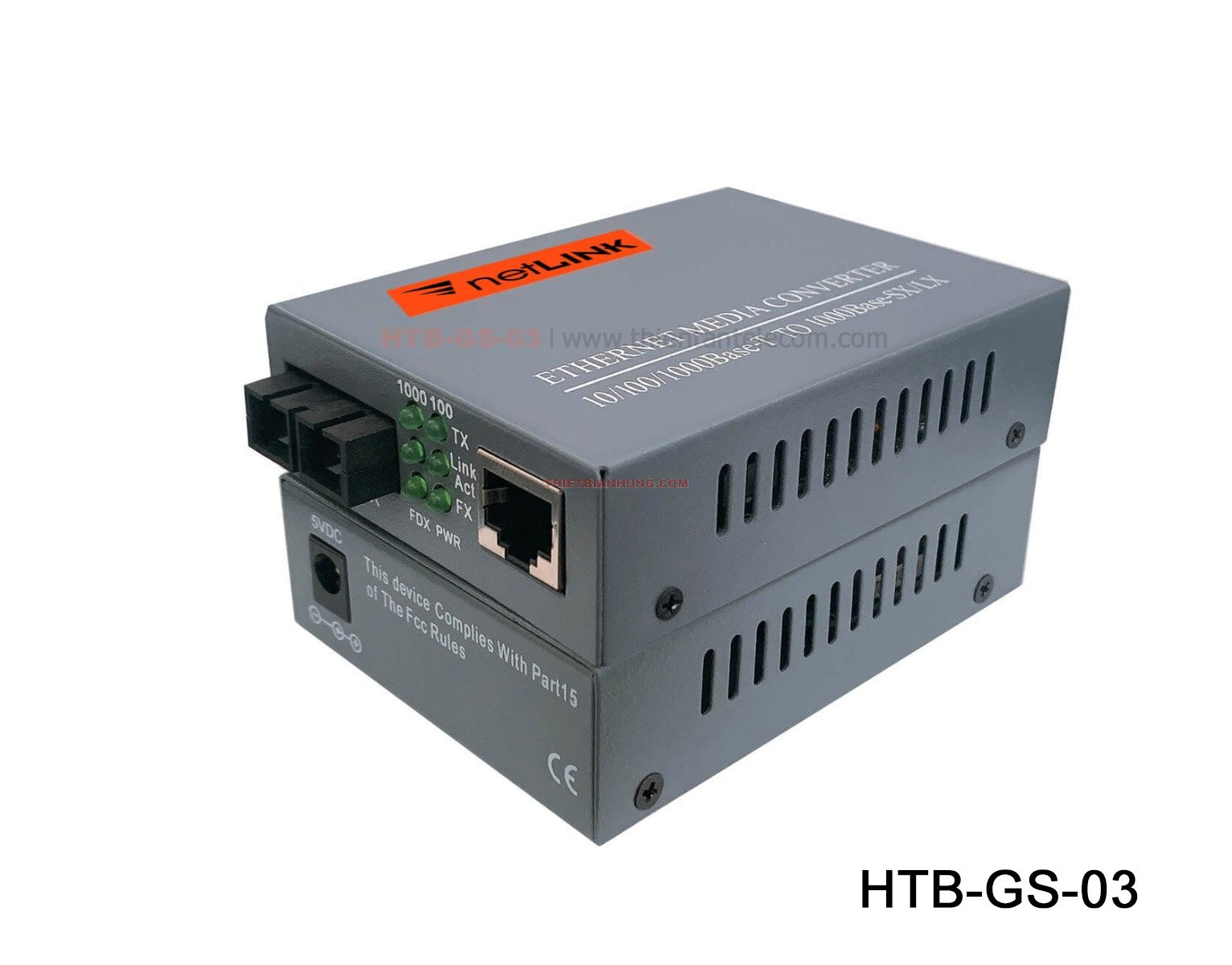

Bộ chuyển đổi quang điện NETLINK HTB-GS-03 là thiết bị Media Converter Gigabit dùng để kết nối mạng Ethernet với hệ thống cáp quang Single-mode. Thiết bị hỗ trợ tốc độ 10/100/1000Mbps, chuyển đổi tín hiệu giữa cổng RJ45 và đường truyền quang, phù hợp để mở rộng mạng đến các khu vực cách xa nhau.
Thiết bị sử dụng 2 sợi quang cho đường truyền, với đầu nối quang SC Duplex. Khoảng cách truyền tối đa được công bố lên đến 20km, phù hợp với các tuyến kết nối mạng đường dài giữa các tòa nhà, văn phòng, nhà xưởng hoặc các khu vực trong cùng một hệ thống hạ tầng.
Kết nối Ethernet Gigabit qua cáp quang
HTB-GS-03 hỗ trợ tốc độ 10/100/1000Mbps ở phía mạng, cho phép kết nối với switch, router, máy tính, máy chủ và các thiết bị Ethernet khác thông qua cổng RJ45. Tín hiệu mạng được chuyển đổi sang quang để truyền trên tuyến cáp Single-mode, sau đó chuyển trở lại tín hiệu Ethernet tại đầu nhận.
Thiết bị hỗ trợ kết nối Gigabit Ethernet và các chuẩn liên quan đến truyền dẫn Ethernet quang. Khả năng hỗ trợ nhiều mức tốc độ giúp sản phẩm có thể sử dụng trong các hệ thống mạng 10Mbps, 100Mbps hoặc 1000Mbps tùy thiết bị kết nối.
Truyền dẫn bằng 2 sợi quang Single-mode
Khác với các bộ chuyển đổi quang điện loại Single Fiber sử dụng một sợi cho cả hai chiều truyền nhận, HTB-GS-03 sử dụng 2 sợi quang. Một sợi đảm nhiệm chiều truyền và sợi còn lại đảm nhiệm chiều nhận tín hiệu.
Thiết bị sử dụng cáp quang Single-mode với kích thước lõi 9/125µm và hỗ trợ khoảng cách truyền tối đa 20km theo thông tin sản phẩm. Đây là cấu hình phổ biến cho các tuyến mạng cần truyền xa và đã được triển khai sẵn hệ thống cáp quang 2 sợi.
Đầu nối SC Duplex

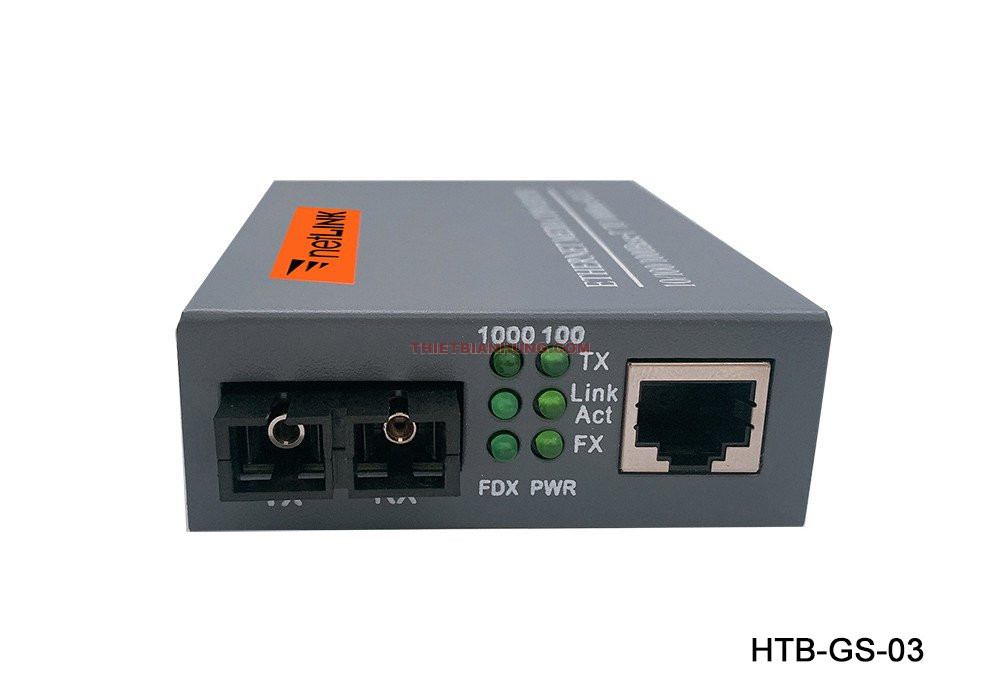

Phía quang được trang bị hai cổng SC dành cho đường truyền và đường nhận tín hiệu. Kiểu kết nối SC Duplex giúp việc đấu nối với hệ thống cáp quang 2 sợi trở nên thuận tiện, đồng thời dễ kiểm tra và xác định từng đường truyền trong quá trình lắp đặt.
Ứng dụng trong thực tế
HTB-GS-03 phù hợp để mở rộng kết nối mạng Ethernet giữa những khu vực nằm ngoài phạm vi của cáp mạng đồng. Một đầu thiết bị kết nối với switch hoặc router qua cổng RJ45, sau đó chuyển tín hiệu sang cáp quang Single-mode để truyền đến vị trí ở xa.
Ở đầu bên kia, một bộ chuyển đổi tương ứng sẽ nhận tín hiệu quang và chuyển trở lại Ethernet để kết nối với switch hoặc thiết bị mạng. Cách triển khai này phù hợp với các tuyến kết nối giữa các tòa nhà, văn phòng, nhà xưởng, kho hàng, khuôn viên doanh nghiệp hoặc hệ thống camera có khoảng cách lớn.
Với khoảng cách truyền lên đến 20km, thiết bị phù hợp hơn với những tuyến quang đường dài so với các Media Converter Multi-mode dùng cho khoảng cách vài trăm mét.
Hỗ trợ Half-duplex và Full-duplex
Thiết bị hỗ trợ cả chế độ Half-duplex và Full-duplex, giúp tương thích với nhiều cấu hình mạng Ethernet. Các đèn LED trạng thái trên thiết bị cung cấp thông tin về nguồn, liên kết và hoạt động của cổng mạng cũng như đường truyền quang, hỗ trợ người dùng kiểm tra nhanh tình trạng kết nối.
Thiết kế và nguồn cấp
Thiết bị sử dụng nguồn DC 5V/2A với adapter đầu vào AC 110-265V. Thiết kế dạng module nhỏ gọn giúp sản phẩm có thể sử dụng độc lập hoặc triển khai trong hệ thống có nhu cầu tập trung nguồn trên rack theo cấu hình hỗ trợ.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HTB-GS-03 |
| Thương hiệu | NETLINK |
| Tốc độ dữ liệu | 10/100/1000Mbps |
| Cổng mạng | 1 × RJ45 |
| Cổng quang | 2 × SC, Duplex |
| Loại cáp quang | Single-mode |
| Kích thước lõi sợi quang | 9/125µm |
| Khoảng cách truyền | Tối đa 20km |
| Bước sóng | 1310nm / 1550nm |
| Chế độ truyền | Half-duplex / Full-duplex |
| Tiêu chuẩn | IEEE 802.3 1000BASE-TX; IEEE 802.3 1000BASE-FX; IEEE 802.3u |
| Đèn LED | POWER, TX1000, TX LINK/ACT, FX1000, FX LINK/ACT, FDX |
| Nhiệt độ hoạt động | 0°C đến 50°C |
| Độ ẩm tương đối | 5%~90% |
| Nguồn đầu vào | AC 110V~265V |
| Nguồn đầu ra | DC 5V / 2A |
| Loại cáp mạng | Cat.5 UTP |
| Công nghệ truyền quang | CWDM |
| Tuổi thọ | Lên đến 50.000 giờ |
