Mô tả
Module quang 1 sợi GNETCOM GNC-SFP-SM-20BD là module SFP sử dụng công nghệ WDM (Wavelength Division Multiplexing), cho phép truyền và nhận tín hiệu trên cùng một sợi quang Singlemode. Thiết bị hỗ trợ tốc độ 1.25Gbps, đáp ứng nhu cầu kết nối mạng quang ổn định với khoảng cách truyền dẫn lên đến 20km.
GNC-SFP-SM-20BD hoạt động với bước sóng Tx1550nm/Rx1310nm, phù hợp triển khai trong các hệ thống mạng cần tiết kiệm hạ tầng cáp quang. Nhờ sử dụng một sợi quang cho cả hai chiều truyền nhận, module giúp giảm chi phí thi công và tận dụng hiệu quả các tuyến cáp quang hiện có.
Module SFP WDM 1 sợi truyền dẫn quang 20km

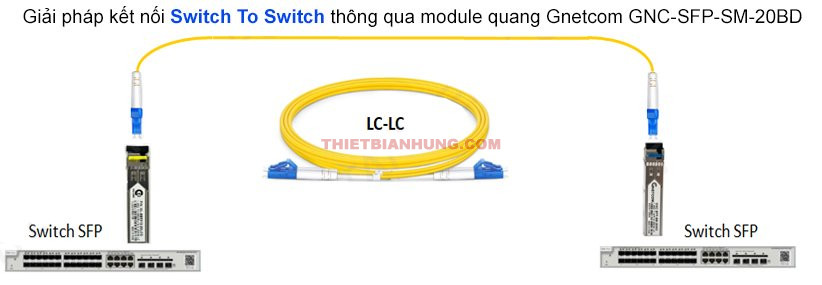

Khác với các module quang Duplex sử dụng hai sợi quang riêng biệt, GNETCOM GNC-SFP-SM-20BD ứng dụng công nghệ WDM để ghép hai hướng tín hiệu trên một sợi quang duy nhất. Đây là giải pháp phù hợp cho các hệ thống mạng bị giới hạn số lượng lõi quang hoặc cần mở rộng kết nối mà không thay đổi hạ tầng.
Module sử dụng chuẩn kết nối LC nhỏ gọn, dễ dàng lắp đặt trên các thiết bị mạng có khe cắm SFP như switch quang, router, thiết bị truyền dẫn và bộ chuyển đổi quang điện.
Kết nối mạng Gigabit ổn định với khoảng cách 20km
Với tốc độ truyền dữ liệu 1.25Gbps và khoảng cách tối đa 20km, GNETCOM GNC-SFP-SM-20BD đáp ứng tốt các ứng dụng Gigabit Ethernet, mạng truy cập quang, hệ thống Metro Network và các kết nối truyền dẫn dữ liệu chuyên nghiệp.
Bước sóng Tx1550nm/Rx1310nm được tối ưu cho truyền dẫn trên cáp quang Singlemode, giúp tín hiệu hoạt động ổn định và giảm suy hao trên tuyến cáp dài.
Hỗ trợ giám sát DDM và khả năng tương thích cao
Module quang GNETCOM GNC-SFP-SM-20BD được tích hợp chức năng DDM (Digital Diagnostic Monitoring), cho phép theo dõi các thông số vận hành quan trọng như nhiệt độ, điện áp, công suất phát và công suất thu quang.
Thiết bị hỗ trợ nguồn điện 3.3V, hoạt động trong dải nhiệt độ từ 0°C đến 70°C và tương thích với nhiều thiết bị mạng phổ biến như Cisco, Huawei, HP, Aruba.
Lưu ý khi sử dụng module quang WDM GNC-SFP-SM-20BD
Do sử dụng công nghệ WDM một sợi, GNETCOM GNC-SFP-SM-20BD cần kết hợp với module có bước sóng ngược lại (Tx1310nm/Rx1550nm) ở đầu bên kia để đảm bảo khả năng truyền nhận dữ liệu hai chiều.
Ứng dụng của module quang GNETCOM GNC-SFP-SM-20BD
- Kết nối mạng quang giữa các điểm cách xa nhau trong phạm vi 20km.
- Mở rộng mạng LAN/WAN sử dụng một sợi cáp quang Singlemode.
- Ứng dụng trong hệ thống viễn thông, mạng Metro và Access Network.
- Kết nối switch, router và thiết bị truyền dẫn hỗ trợ khe SFP.
- Tối ưu chi phí khi triển khai hệ thống cáp quang mới hoặc nâng cấp mạng.
Ưu điểm của module quang GNETCOM GNC-SFP-SM-20BD
- Truyền tín hiệu hai chiều trên một sợi quang duy nhất.
- Khoảng cách truyền 20km phù hợp nhiều hệ thống mạng thực tế.
- Hỗ trợ DDM giúp quản lý trạng thái module dễ dàng.
- Tương thích nhiều thương hiệu thiết bị mạng phổ biến.
- Thiết kế chuẩn SFP nhỏ gọn, dễ thay thế và nâng cấp.
Thông số kỹ thuật
| Model | GNC-SFP-SM-20BD |
|---|---|
| Thương hiệu | GNETCOM |
| Loại module | SFP BiDi WDM |
| Form Factor | SFP |
| Công nghệ truyền dẫn | WDM (1 sợi quang) |
| Tốc độ truyền dữ liệu | 1.25Gbps (1000Mbps) |
| Chuẩn mạng hỗ trợ | Fast Ethernet, Gigabit Fibre Channel, MSA Compliant |
| Bước sóng phát (TX) | 1550nm |
| Bước sóng thu (RX) | 1310nm |
| Loại laser quang | FP BiDi |
| Loại sợi quang | SMF (Singlemode Fiber) |
| Số lượng sợi quang sử dụng | 1 sợi (Single Fiber) |
| Cổng kết nối quang | LC Simplex |
| Khoảng cách truyền tối đa | 20km |
| Giám sát quang DOM/DDM | Hỗ trợ |
| Công suất phát quang (TX Power) | -9 ~ -3dBm |
| Độ nhạy thu (Receiver Sensitivity) | < -23dBm |
| Nguồn điện hoạt động | 3.3V DC |
| Nhiệt độ hoạt động | 0°C ~ 70°C (32°F ~ 158°F) |
| Nhà cung cấp tương thích | GNETCOM Compatible |
| Khả năng tương thích | Cisco, Huawei, HP, Aruba... |
| Tiêu chuẩn | SFP MSA, RoHS |
| Bảo hành | 1 năm |
