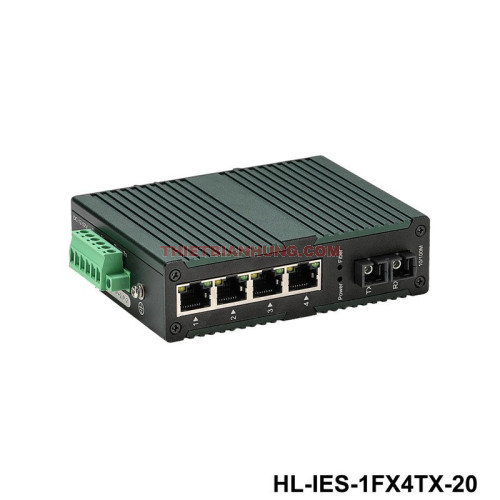

Switch quang công nghiệp HO-LINK HL-IES-1FX4TX-20 4 cổng LAN, SC Duplex 20km

Switch quang công nghiệp HO-LINK HL-IES-1FX4TX-20 là thiết bị chuyển mạch Ethernet được thiết kế để kết nối mạng cáp đồng với hệ thống truyền dẫn cáp quang. Thiết bị có 4 cổng LAN RJ45 tốc độ 10/100Mbps và 1 cổng uplink quang SC Duplex tốc độ 155Mbps, hỗ trợ cả cáp quang Multimode và Single-mode cho các nhu cầu triển khai ở khoảng cách khác nhau.

4 cổng LAN 10/100Mbps và kết nối quang SC Duplex

HL-IES-1FX4TX-20 được trang bị 4 cổng RJ45 hỗ trợ tốc độ 10/100Mbps, đáp ứng kết nối các thiết bị Ethernet như máy tính, camera IP, đầu ghi, thiết bị điều khiển và các thiết bị mạng khác. Cáp mạng đồng có khoảng cách truyền tối đa 100m, phù hợp kết nối thiết bị trong cùng khu vực hoặc tủ mạng.

Cổng uplink SC Duplex cung cấp đường truyền quang tốc độ 155Mbps và sử dụng hai sợi quang để truyền và nhận dữ liệu. Cấu hình này phù hợp với những hệ thống đã có tuyến cáp quang hai sợi và cần mở rộng kết nối mạng giữa các khu vực.

Hỗ trợ Multimode 2km và Single-mode 20km

Thiết bị có khả năng sử dụng với cả cáp quang Multimode và Single-mode. Khi dùng cáp Multimode, khoảng cách truyền tối đa đạt 2km; với cáp Single-mode phù hợp, khoảng cách có thể đạt đến 20km.

Bước sóng quang được công bố ở mức 1310nm/1550nm. Nhờ hỗ trợ hai loại sợi quang, HL-IES-1FX4TX-20 có thể được lựa chọn cho nhiều hệ thống truyền dẫn từ phạm vi khu vực đến các tuyến kết nối giữa những vị trí cách xa nhau.

Nguồn DC 12–52V và thiết kế dự phòng

HL-IES-1FX4TX-20 sử dụng nguồn DC trong dải 12–52V và có hai ngõ vào nguồn dự phòng. Đây là cấu hình phù hợp với các hệ thống mạng triển khai tại tủ điều khiển, tủ mạng hoặc những vị trí có sẵn nguồn DC.

Thiết bị tích hợp bảo vệ quá dòng và chống đấu ngược cực nguồn, giúp hạn chế rủi ro trong quá trình đấu nối. Terminal block giúp việc kết nối nguồn thuận tiện khi lắp đặt trong tủ thiết bị hoặc hệ thống điều khiển.

Hiệu suất chuyển mạch 1.0Gbps

Thiết bị xử lý dữ liệu theo phương thức Store and Forward với băng thông chuyển mạch 1.0Gbps. Bộ đệm gói tin 512Kbit, kích thước frame tối đa 2048bytes và độ trễ dưới 10µs đáp ứng nhu cầu truyền dữ liệu cho các thiết bị Ethernet 10/100Mbps.

Các đèn LED Power, 1–4 và Fiber giúp người dùng theo dõi nhanh trạng thái nguồn, kết nối của từng cổng LAN và đường truyền quang mà không cần thiết bị kiểm tra riêng.

Thiết kế phù hợp môi trường công nghiệp

HL-IES-1FX4TX-20 có dải nhiệt độ hoạt động từ -40°C đến 85°C, nhiệt độ lưu trữ từ -40°C đến 85°C và độ ẩm tương đối 5–95% không ngưng tụ. Các thông số này phù hợp với việc triển khai tại tủ mạng, tủ điều khiển, nhà máy, xưởng sản xuất và những vị trí có điều kiện môi trường thay đổi.

Ứng dụng thực tế

• Kết nối mạng LAN 10/100Mbps với hệ thống truyền dẫn cáp quang.
• Mở rộng mạng Ethernet giữa các tủ mạng hoặc khu vực cách xa nhau bằng cáp Multimode hoặc Single-mode.
• Kết nối camera IP và các thiết bị mạng tại những vị trí không thuận tiện triển khai cáp mạng đồng.
• Sử dụng trong hệ thống mạng tại nhà máy, xưởng sản xuất và tủ điều khiển.
• Triển khai tại các vị trí sử dụng nguồn DC và yêu cầu thiết bị hoạt động trong dải nhiệt độ rộng.
