Giải pháp & Hướng dẫn kéo dài HDMI 1 truyền nhiều nhận qua cáp mạng

Giải pháp HDMI Over IP (HDMI thông LAN) hoạt động bằng cách mã hóa tín hiệu HDMI (hình ảnh & âm thanh) thành các gói tin chuẩn IP, sau đó truyền tải thông qua hạ tầng cáp mạng LAN và Switch mạng. Đây là giải pháp phù hợp khi cần sử dụng một nguồn HDMI để truyền tín hiệu đến nhiều màn hình ở các vị trí khác nhau, đặc biệt khi khoảng cách giữa nguồn phát và các màn hình khá xa.

Khi nào nên dùng nhiều bộ Nhận HDMI (Rx) qua mạng LAN?

Giải pháp 1 Truyền - nhiều Nhận qua mạng LAN đặc biệt phù hợp khi các màn hình cần hiển thị cùng một nguồn HDMI nhưng được bố trí ở nhiều vị trí khác nhau hoặc cách xa nguồn phát. Thay vì phải kéo nhiều đường cáp HDMI từ một vị trí trung tâm đến từng màn hình, tín hiệu được truyền từ thiết bị Truyền (TX) qua hệ thống cáp mạng và Switch LAN, sau đó sử dụng một thiết bị Nhận (RX) tại mỗi vị trí cần xuất hình ảnh.

Ví dụ, một đầu ghi camera đặt tại phòng kỹ thuật cần truyền hình ảnh đến 4 màn hình ở phòng bảo vệ, quầy lễ tân, phòng giám sát và một khu vực khác. Với mô hình này, mỗi màn hình có thể sử dụng một bộ Nhận HDMI riêng, kết nối về Switch LAN bằng cáp mạng. Cách triển khai này giúp tận dụng hạ tầng cáp mạng và thuận tiện hơn khi các màn hình nằm cách xa nhau.

Ngược lại, nếu nhiều màn hình được đặt tập trung tại cùng một khu vực và khoảng cách giữa các màn hình không lớn, có thể sử dụng 1 bộ Nhận kết hợp với HDMI Splitter để chia tín hiệu ra nhiều màn hình. Như vậy, không phải trường hợp nào cũng cần mua nhiều thiết bị Nhận; việc lựa chọn phụ thuộc chủ yếu vào khoảng cách và vị trí lắp đặt thực tế.

Với hệ thống cần truyền tín hiệu HDMI đến nhiều điểm ở xa nhau, mô hình 1 TX - nhiều RX qua Switch LAN sẽ linh hoạt hơn so với việc kéo nhiều đường HDMI từ một điểm chia tín hiệu.

Điều kiện CẦN (Hạ tầng đường truyền - Dùng chung cho mọi độ phân giải)

• Cáp mạng chuẩn Cat6 / Cat6A, ưu tiên lõi đồng nguyên chất: giúp đường truyền gói tin ổn định và phù hợp với hệ thống kéo dài HDMI qua mạng LAN ở khoảng cách xa.
• Switch LAN Gigabit (10/100/1000Mbps): đảm bảo băng thông đường truyền. Khi hệ thống có nhiều màn hình hoặc sử dụng chung với mạng nội bộ, nên lựa chọn Switch hỗ trợ tính năng IGMP Snooping để quản lý luồng dữ liệu multicast hiệu quả hơn và hạn chế ảnh hưởng đến các thiết bị khác trong mạng.

Điều kiện ĐỦ (Bộ chuyển đổi HDMI - Quyết định độ phân giải)

• Phương án Full HD 1080P: sử dụng bộ chuyển đổi hỗ trợ độ phân giải Full HD 1920x1080P @ 60Hz. Đây là phương án phổ biến cho các hệ thống giám sát, phòng họp, trình chiếu và nhu cầu truyền hình ảnh HDMI thông thường.
• Phương án nâng cấp lên 4K: nếu cần sử dụng độ phân giải 4K (4K@30Hz hoặc 4K@60Hz), có thể lựa chọn bộ chuyển đổi HDMI qua LAN hỗ trợ chuẩn 4K. Trong trường hợp hạ tầng cáp mạng và Switch đáp ứng yêu cầu kỹ thuật, hệ thống có thể tiếp tục sử dụng hạ tầng mạng hiện có mà không nhất thiết phải kéo lại toàn bộ đường dây.

Giải pháp thực tế

Với nhu cầu sử dụng 1 nguồn HDMI cho nhiều màn hình, trước tiên cần xác định vị trí lắp đặt các màn hình. Nếu các màn hình tập trung tại cùng một khu vực, có thể sử dụng 1 bộ Nhận HDMI (Rx) kết hợp với HDMI Splitter. Ngược lại, khi các màn hình nằm ở nhiều vị trí khác nhau hoặc cách xa nguồn phát, giải pháp 1 Truyền (Tx) - nhiều Nhận (Rx) qua mạng LAN sẽ thuận tiện hơn.

Thông thường, khi quý khách mua 1 bộ kéo dài HDMI 120m chuẩn của hãng HO-LINK, sản phẩm nguyên hộp sẽ bao gồm 1 thiết bị Truyền (Transmitter - TX) và 1 thiết bị Nhận (Receiver - RX).

• Mã bộ tiêu chuẩn (1 TX + 1 RX): Bộ kéo dài HDMI 120m HO-LINK HL-HD-120T/R (độ phân giải Full HD 1920x1080P).

Tuy nhiên, khi muốn phát triển hệ thống thành 1 Truyền -> 4 Nhận hoặc nhiều hơn, quý khách không cần phải mua 4 bộ HL-HD-120T/R. Nếu mua 4 bộ hoàn chỉnh, hệ thống sẽ dư thừa 3 thiết bị Truyền TX không sử dụng đến.

Thay vào đó, có thể giữ lại thiết bị Truyền của bộ ban đầu và mua thêm các thiết bị Nhận rời theo số lượng màn hình cần lắp đặt.

1. Giữ nguyên 01 thiết bị Truyền HL-HD-120T từ bộ ban đầu và kết nối tại nguồn phát như PC, đầu ghi hoặc thiết bị phát HDMI.
2. Mua thêm các thiết bị Nhận lẻ mã HL-HD-120R (hoặc HL-HDMI-120R) tương ứng với số lượng màn hình cần lắp thêm. Đây là thiết bị Nhận được tách bán riêng từ bộ HO-LINK.
3. Kết nối thiết bị Truyền và các thiết bị Nhận thông qua một Switch mạng. Với hệ thống 1 TX + 4 RX, có thể sử dụng Switch mạng GNETCOM GW-S1605EG 5 cổng Gigabit. Switch 5 cổng vừa đủ cho 01 thiết bị Truyền và 04 thiết bị Nhận.

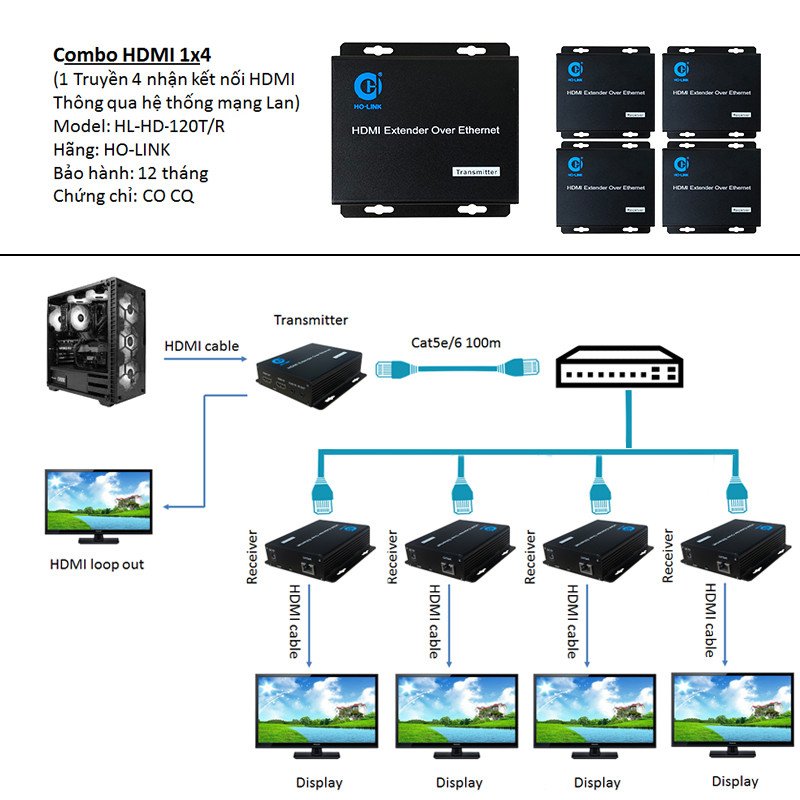

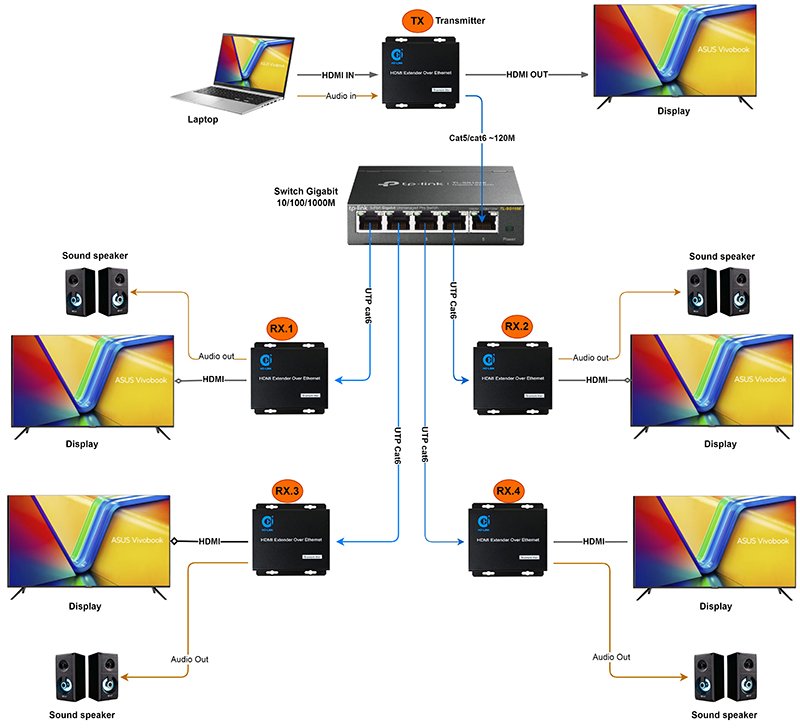

Sơ đồ đầu nối kỹ thuật tổng quát (1 Truyền - 4 Nhận)

Hướng dẫn 4 bước lắp đặt thực tế

Bước 1: Chuẩn bị thiết bị & vật tư (Có sẵn tại Thiết Bị An Hưng)

• 01 x Bộ truyền trong mã HO-LINK HL-HD-120T/R (lấy cục TX).
• 03 x Cục nhận lẻ HO-LINK HL-HD-120R (đã bao gồm nguồn 5V đi kèm).
• 01 x Switch LAN Gigabit 5 cổng, phù hợp với mô hình 1 TX + 4 RX.
• Cáp mạng Cat6 lõi đồng bấm sẵn 2 đầu chuẩn RJ45.
• Cáp HDMI ngắn để kết nối với màn hình và nguồn phát.

Bước 2: Kết nối nguồn phát vào Bộ Truyền (TX)

Dùng cáp HDMI cắm từ cổng HDMI OUT của máy tính, đầu ghi camera hoặc nguồn phát vào cổng HDMI IN trên bộ Truyền HL-HD-120T. Sau đó cắm nguồn Adapter 5V cấp điện cho thiết bị.

Bước 3: Kết nối đường truyền thông qua Switch LAN

Cắm 1 sợi cáp mạng Cat6 từ cổng RJ45 của bộ Truyền HL-HD-120T vào 1 cổng trên Switch LAN. Từ các cổng còn lại trên Switch LAN, kéo dây cáp mạng Cat6 đến vị trí các màn hình và kết nối với cổng RJ45 của từng bộ Nhận HL-HD-120R.

Bước 4: Xuất tín hiệu ra các màn hình

Dùng cáp HDMI cắm từ cổng HDMI OUT của từng bộ Nhận HL-HD-120R vào cổng HDMI trên TV hoặc màn hình. Cắm nguồn 5V cho các bộ Nhận. Sau khi hệ thống khởi động và nhận tín hiệu, hình ảnh có thể được xuất đồng thời ra các màn hình được kết nối.

Gợi ý lựa chọn thiết bị tại Thiết Bị An Hưng

Tại Thiết Bị An Hưng, chúng tôi cung cấp các giải pháp từ mua trọn bộ đến cung cấp thiết bị rời theo nhu cầu thực tế của từng hệ thống.

• Bộ trọn bộ tiêu chuẩn (1 Truyền + 1 Nhận 1080P): HO-LINK HL-HD-120T/R - phù hợp cho kết nối điểm - điểm với khoảng cách truyền lên đến 120m theo thông số của thiết bị.
• Thiết bị Nhận bán lẻ: HO-LINK HL-HD-120R - dùng để mở rộng hệ thống lên nhiều màn hình khi kết nối các thiết bị thông qua Switch LAN.
• Giải pháp cao cấp 4K / KVM: các bộ chuyển đổi HDMI thông LAN HO-LINK hỗ trợ 4K và KVM, phù hợp với các hệ thống trình chiếu, phòng điều hành, màn hình LED và những dự án yêu cầu độ phân giải cao hoặc cần truyền thêm tín hiệu USB.

Lưu ý kỹ thuật và xử lý lỗi

• Hình ảnh bị nhấp nháy hoặc không lên hình: kiểm tra lại cáp mạng, đầu RJ45 và các kết nối giữa TX, Switch và RX. Với đường truyền xa, nên sử dụng cáp mạng Cat6 lõi đồng nguyên chất thay vì cáp hợp kim CCA hoặc cáp chất lượng thấp.
• Tránh nghẽn mạng nội bộ: nếu sử dụng chung hệ thống HDMI thông LAN với mạng Internet hoặc mạng máy tính của văn phòng, nên sử dụng Switch LAN có tính năng IGMP Snooping để quản lý luồng dữ liệu video và hạn chế ảnh hưởng đến các thiết bị khác.
• Kiểm tra độ phân giải: khi hệ thống không hiển thị đúng độ phân giải mong muốn, cần kiểm tra khả năng hỗ trợ của bộ Truyền và bộ Nhận HDMI, nguồn phát, màn hình và toàn bộ đường truyền.
