Mô tả

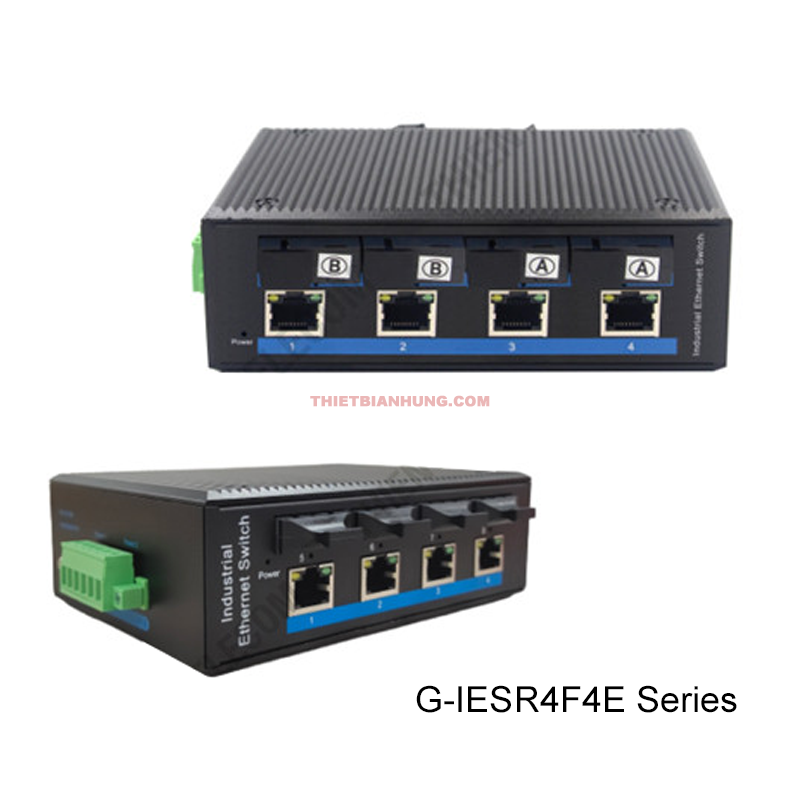

GNETCOM G-IESR4F4E là dòng Switch công nghiệp Ethernet được thiết kế chuyên dụng cho các hệ thống mạng yêu cầu độ ổn định cao trong môi trường công nghiệp. Thiết bị tích hợp 4 cổng Ethernet RJ45 10/100Mbps kết hợp cùng 4 cổng quang 100Base-FX, giúp mở rộng hệ thống mạng và truyền dẫn dữ liệu qua khoảng cách xa.
Với khả năng kết hợp giữa kết nối mạng đồng và đường truyền quang, G-IESR4F4E giúp giảm ảnh hưởng của nhiễu điện từ EMI/RFI thường gặp trong môi trường nhà máy, khu công nghiệp hoặc các hệ thống tự động hóa.
Kết nối Ethernet và cổng quang linh hoạt
Switch công nghiệp GNETCOM G-IESR4F4E được trang bị 4 cổng RJ45 Ethernet tốc độ 10/100Mbps cùng 4 cổng quang 100Base-FX, đáp ứng nhu cầu xây dựng hệ thống mạng phân tán với khả năng truyền dữ liệu ổn định.
Các cổng quang giúp thiết bị phù hợp cho những hệ thống cần truyền tín hiệu đi xa, giảm suy hao và đảm bảo chất lượng kết nối trong môi trường có nhiều thiết bị điện công suất lớn.
Thiết kế công nghiệp bền bỉ
GNETCOM G-IESR4F4E được thiết kế theo tiêu chuẩn Switch công nghiệp với khả năng hoạt động liên tục, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao như nhà máy sản xuất, hệ thống điều khiển tự động, giao thông thông minh và giám sát công nghiệp.
Thiết bị hỗ trợ lắp đặt DIN Rail giúp việc triển khai trong tủ điện công nghiệp trở nên thuận tiện, tiết kiệm không gian và dễ dàng bảo trì.
Hiệu suất chuyển mạch ổn định
Switch sử dụng công nghệ chuyển mạch Store-and-Forward giúp kiểm tra và xử lý gói tin trước khi truyền tiếp, đảm bảo dữ liệu được truyền tải chính xác, hạn chế lỗi trong quá trình hoạt động.
Thiết bị phù hợp cho các hệ thống mạng Ethernet công nghiệp cần khả năng vận hành ổn định trong thời gian dài.
Ứng dụng thực tế
- Hệ thống mạng Ethernet trong nhà máy và khu công nghiệp.
- Kết nối thiết bị tự động hóa công nghiệp.
- Hệ thống giám sát Camera IP qua mạng quang.
- Mạng truyền dẫn dữ liệu tại các trạm điều khiển.
- Các hệ thống yêu cầu truyền dữ liệu ổn định, khoảng cách xa và khả năng chống nhiễu cao.
Thông số kỹ thuật
| Model | G-IESR4F4E-S2 / G-IESR4F4E-S20 |
|---|---|
| Cổng 10/100Base-TX | 4 cổng RJ45 tự động nhận MDI / MDI-X |
| Cổng 100Base-FX |
G-IESR4F4E-S2: 4 cổng SC G-IESR4F4E-S20: 4 cổng SC |
| Loại cổng quang |
G-IESR4F4E-S2: SC / Multi Mode, khoảng cách tối đa 2km G-IESR4F4E-S20: SC / Single Mode, khoảng cách tối đa 20km |
| Bước sóng quang |
G-IESR4F4E-S2: 1310nm G-IESR4F4E-S20: 1310nm |
| Thông số hiệu năng |
Băng thông: 1.6Gbps Bộ nhớ đệm gói tin: 1Mbit Tốc độ chuyển tiếp gói tin: 1.2Mpps Bảng địa chỉ MAC: 2K |
| Lắp đặt | DIN Rail |
| Kích thước Frame tối đa | Kích thước gói tin 9000 bytes |
| Điều khiển luồng | Back pressure cho chế độ Half Duplex, IEEE 802.3x Pause Frame cho chế độ Full Duplex |
| Vỏ bảo vệ | Vỏ nhôm chuẩn IP40 |
| Đèn LED trạng thái |
Power: Đỏ Fiber: Link 2 (Xanh lá) Ethernet: Vàng |
| Nguồn cấp đầu vào | 12 đến 52V DC, hỗ trợ nguồn dự phòng (Redundant Power) |
| Công suất tiêu thụ | < 8W |
| Bảo vệ chống sét lan truyền | CM ±4KV, DM ±2KV |
| Giao thức mạng |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX/FX |
| Cáp mạng hỗ trợ |
10BASE-T: Cat3, Cat4, Cat5 UTP (≤100 mét) 100BASE-TX: Cat5 hoặc cao hơn UTP (≤100 mét) |
| Tiêu chuẩn công nghiệp |
FCC CFR47 Part 15, EN55032 Class A IEC61000-4-2 (ESD): ±8kV (contact), ±12kV (air) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Power Port ±4kV; Data Port ±2kV IEC61000-4-5 (Surge): Power Port ±2kV/DM, ±4kV/CM; Data Port ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common Mode Conduction): 30V (cont.), 300V (1s) |
| MTBF | 300.000 giờ |
| Kích thước (W × D × H) | 143.7 × 103 × 44.2 mm |
| Trọng lượng |
Trọng lượng sản phẩm: 0.7KG Trọng lượng đóng gói: 0.8KG |
| Môi trường hoạt động |
Nhiệt độ hoạt động: -40~80°C Nhiệt độ lưu trữ: -40~80°C Độ ẩm tương đối: 5%~95% (không ngưng tụ) |
