Mô tả

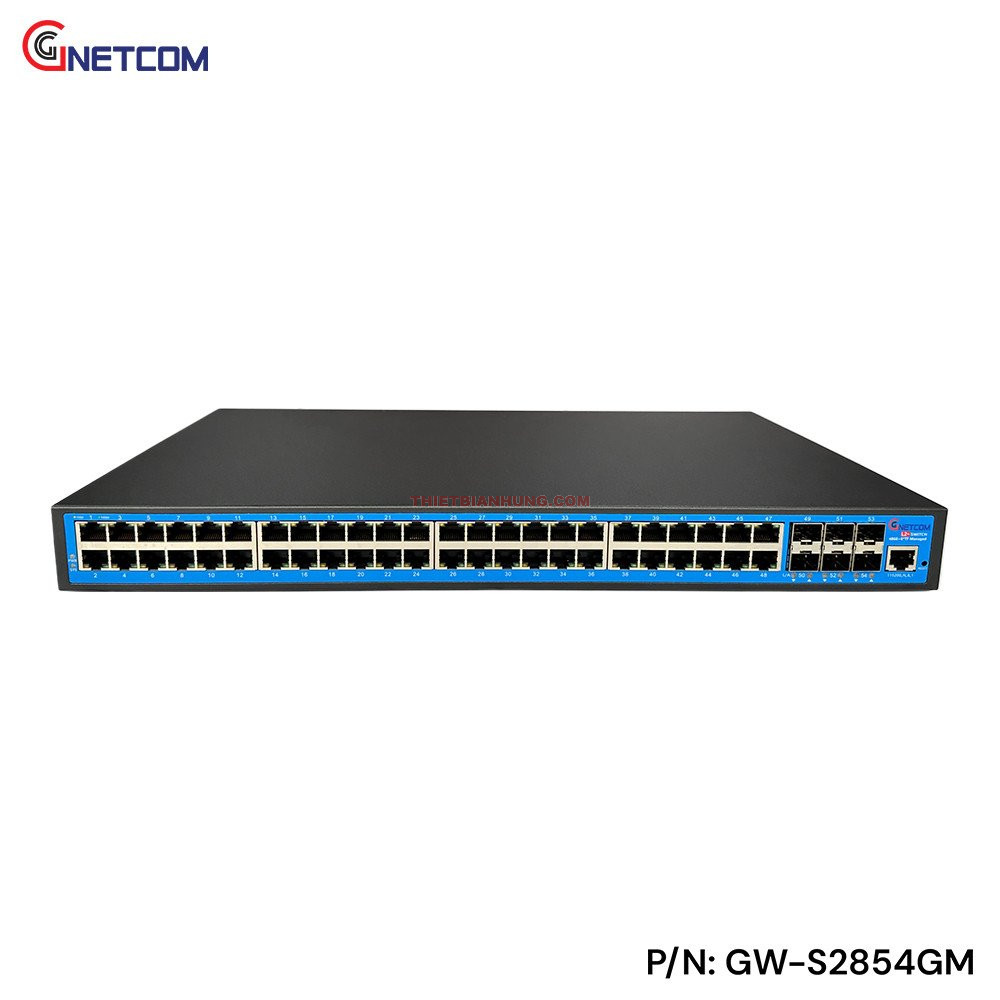

Switch quản lý L2 GNETCOM GW-S2854GM 48 cổng Gigabit 6 SFP 10G là thiết bị chuyển mạch quản lý dành cho hệ thống mạng cần nhiều cổng kết nối Gigabit và đường uplink tốc độ cao. Thiết bị được trang bị 48 cổng RJ45 10/100/1000Mbps cùng 6 khe SFP hỗ trợ kết nối quang 1G, 2.5G và 10G. Sản phẩm phù hợp sử dụng trong mạng doanh nghiệp, văn phòng, nhà máy, tòa nhà, hệ thống máy chủ và hạ tầng mạng cần khả năng quản lý tập trung.
48 cổng Gigabit và 6 khe SFP tốc độ cao
Các cổng RJ45 hỗ trợ tự động nhận diện tốc độ 10/100/1000Mbps, đáp ứng nhu cầu kết nối máy tính, máy chủ, camera IP, thiết bị lưu trữ và các thiết bị mạng khác. Sáu khe SFP hỗ trợ tốc độ 1G, 2.5G và 10G, cho phép sử dụng module quang phù hợp để kết nối giữa các tủ mạng, các tầng mạng hoặc hệ thống backbone.
GW-S2854GM có băng thông chuyển mạch 216Gbps theo cơ chế Non-blocking và tốc độ chuyển tiếp 160.12Mpps. Bộ nhớ đệm 32M cùng bảng địa chỉ MAC 32K giúp thiết bị đáp ứng nhu cầu chuyển tiếp dữ liệu trong hệ thống có nhiều thiết bị kết nối.
Quản lý mạng L2 và các tính năng mở rộng
Thiết bị hỗ trợ các tính năng quản lý mạng như Port VLAN, IEEE 802.1Q VLAN, Protocol VLAN và QinQ. Người quản trị có thể phân chia mạng theo phòng ban, khu vực hoặc nhóm thiết bị để tổ chức hệ thống mạng rõ ràng hơn.
Chức năng Link Aggregation hỗ trợ LACP và Static Aggregation, cho phép gộp nhiều cổng thành một đường kết nối logic. Thiết bị hỗ trợ tối đa 8 nhóm, mỗi nhóm tối đa 8 cổng. Các tính năng STP, RSTP và MSTP giúp hạn chế vòng lặp trong hệ thống mạng.
Hỗ trợ định tuyến và bảo mật
Ngoài các chức năng Layer 2, sản phẩm còn hỗ trợ Layer 3 Soft Routing, Static Routing, Default Routing, IPv4/IPv6 và ARP Software Forwarding. Các tính năng ACL, IEEE 802.1X, AAA, RADIUS, SSH 2.0 và HTTPS giúp tăng khả năng kiểm soát truy cập, bảo mật và quản lý thiết bị.
GW-S2854GM hỗ trợ quản lý thông qua Console, CLI, Telnet, SSH, Web HTTPS, SNMP V1/V2C/V3, FTP, TFTP và SFTP. Tính năng G.8032 ERPS hỗ trợ tối đa 255 vòng mạng, với thời gian tự phục hồi dưới 20ms theo thông số công bố.
Thiết kế phù hợp lắp đặt trong tủ rack
Thiết bị sử dụng nguồn AC 100–240V, 50–60Hz tích hợp bên trong. Kích thước 440 × 290 × 44mm phù hợp lắp đặt trong tủ rack 19 inch chuẩn 1U hoặc đặt bàn. Sản phẩm có cấp bảo vệ IP30 và hỗ trợ bảo vệ chống sét 6KV 8/20us.
Ứng dụng thực tế
- Mạng doanh nghiệp và văn phòng cần nhiều cổng Gigabit.
- Kết nối giữa các tủ mạng hoặc các tầng mạng qua uplink SFP 10G.
- Hệ thống mạng Core/Distribution tại nhà máy, tòa nhà và khu công nghiệp.
- Kết nối máy chủ, thiết bị lưu trữ và hệ thống mạng nội bộ.
- Mạng sử dụng VLAN, QoS, Link Aggregation và các tính năng quản lý tập trung.
Thông số kỹ thuật
| Model | GW-S2854GM |
|---|---|
| Giao diện | 48*10/100/1000Base-T/TX ports (Data/Power) 6*1/2.5/10G uplink SFP+ fiber slot ports (Data) 1*Console RS232 port (115200, N,8,1) |
| Loại quản lý mạng | L2+ |
| Giao thức mạng | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X IEEE802.3ae 10GBase-SR/LR IEEE802.3x |
| Đặc tính cổng quang | Giao diện quang SFP 1G/2.5G/10G (Module quang không bao gồm theo thiết bị, cần đặt mua riêng; các tùy chọn module gồm Single Mode/Multi Mode, một sợi/hai sợi, LC) |
| Phương thức chuyển tiếp | Lưu trữ và chuyển tiếp (Store-and-Forward) |
| Băng thông chuyển mạch | 216Gbps (Non-blocking) |
| Tốc độ chuyển tiếp | 160.12Mpps |
| MAC | 32K |
| Bộ nhớ đệm | 32M |
| Truyền dẫn cáp xoắn đôi | 10BASE-T: Cat3,4,5 UTP (≤100 mét); 100BASE-TX: Cat5 hoặc cao hơn UTP (≤100 mét) 1000BASE-T: Cat5e hoặc cao hơn UTP (≤100 mét) |
| Cáp quang | Multi-mode: 850nm 0~300M (10G), 850nm 0~500M (1.25G); Single-mode: 1310nm 0~40KM, 1550nm 0~120KM. |
| Công suất tiêu thụ | Chế độ chờ <15W; |
| Nguồn cấp | Nguồn tích hợp, AC 100~240V 50-60Hz |
| Đèn LED | Đèn nguồn: PWR (Xanh lá); Đèn mạng: 1-48 (Link/Act) (Cam), 49-52 (Link/Act) (Xanh lá); SYS: (Xanh lá) |
| Công tắc Reset | Có, khôi phục cài đặt gốc bằng một nút |
| Nhiệt độ / Độ ẩm hoạt động | -20~+55°C; 5%~90% RH, không ngưng tụ |
| Nhiệt độ / Độ ẩm lưu trữ | -40~+80°C; 5%~95% RH, không ngưng tụ |
| Bảo vệ | IEC61000-4-2 (ESD): phóng điện tiếp xúc ±8kV, phóng điện qua không khí ±15kV IEC61000-4-5 (Bảo vệ chống sét/Surge): Nguồn: CM±4kV/DM±2kV; Cổng: ±4kV |
| Cấp bảo vệ | IP30 |
| Kích thước (D × R × C) | 440*290*44mm |
| Trọng lượng Net / Gross | <4.9kg / <5.8kg |
| Lắp đặt | Đặt bàn, tủ rack 19 inch 1U |
| Bảo vệ chống sét / Cấp bảo vệ | Bảo vệ chống sét: 6KV 8/20us; Cấp bảo vệ: IP30 |
| Chứng nhận | CCC, CE Mark, Commercial; CE/LVD EN60950; FCC Part 15 Class B; RoHS |
| Bảo hành | 2 năm, hỗ trợ bảo trì trọn đời. |
| Tính năng quản lý | |
| Giao diện | Điều khiển luồng IEEE802.3x (Full Duplex) Chống bão Broadcast theo tốc độ cổng Hỗ trợ giới hạn tốc độ cho lưu lượng vào và lưu lượng ra, với kích thước bước nhỏ nhất 64Kbps. Cấu hình bảo vệ nhiệt độ Cấu hình tiết kiệm năng lượng EEE Ethernet trên cổng |
| Chức năng Layer 3 | Hỗ trợ chức năng quản lý L2+ Hỗ trợ quản lý IPV4/IPV6 Hỗ trợ chuyển tiếp Layer 3 Soft Routing (định tuyến Layer 3 cơ bản) Hỗ trợ các phân đoạn mạng khác nhau, giao tiếp giữa các VLAN khác nhau Hỗ trợ Static Routing / Default Routing 128, 1024 ARP Software Forwarding |
| VLAN | Hỗ trợ VLAN theo cổng (4K), IEEE802.1q Hỗ trợ VLAN theo giao thức Hỗ trợ ba loại cấu hình cổng Access, Trunk, Hybrid Hỗ trợ cấu hình QinQ |
| Gộp cổng | Hỗ trợ LACP Hỗ trợ gộp cổng tĩnh Hỗ trợ tối đa 8 nhóm gộp cổng, mỗi nhóm hỗ trợ 8 cổng. |
| Spanning Tree | STP (IEEE802.1d) RSTP (IEEE802.1w) MSTP (IEEE802.1s) |
| Giao thức vòng mạng công nghiệp | Hỗ trợ G.8032 (ERPS), tối đa 255 vòng mạng và hỗ trợ 1024 thiết bị trên mỗi vòng. Thời gian tự phục hồi của vòng mạng dưới 20ms |
| Multicast | Hỗ trợ IGMP Snooping V1/V2 và tối đa 1024 nhóm multicast. Hỗ trợ cơ chế rời nhóm nhanh của người dùng Hỗ trợ MLD Snooping V1/V2 Hỗ trợ Multicast VLAN |
| Mirror | Sao chép lưu lượng hai chiều, hỗ trợ cổng cơ bản |
| QoS | Diff-Serv QoS Mỗi cổng hỗ trợ 8 hàng đợi đầu ra Hỗ trợ ánh xạ ưu tiên 802.1p/DSCP Hỗ trợ cơ chế lập lịch hàng đợi (SP, WRR, SP+WRR) Đánh dấu/Thay đổi thẻ ưu tiên Lọc gói tin theo luồng Hỗ trợ chuyển hướng theo luồng Hỗ trợ giới hạn tốc độ theo luồng |
| ACL | Hỗ trợ chức năng lọc gói tin từ L2 đến L4, có thể kiểm tra 80 byte đầu tiên của gói tin. Cung cấp ACL dựa trên địa chỉ MAC nguồn, địa chỉ MAC đích, địa chỉ IP nguồn, địa chỉ IP đích, loại giao thức IP, cổng TCP/UDP, khoảng cổng TCP/UDP, VLAN và các điều kiện ACL khác. Hỗ trợ ACL dựa trên cổng và VLAN |
| Tính năng bảo mật | Hỗ trợ quản lý phân cấp người dùng và bảo vệ bằng mật khẩu Hỗ trợ xác thực IEEE802.1X / xác thực địa chỉ MAC tập trung Hỗ trợ xác thực AAA & RADIUS Hỗ trợ giới hạn số lượng địa chỉ MAC được học Hỗ trợ MAC Address Black Hole Hỗ trợ SSH 2 để cung cấp mật khẩu bảo mật cho người dùng đăng nhập. Hỗ trợ SSL để đảm bảo an toàn dữ liệu truyền tải Hỗ trợ cô lập cổng Hỗ trợ giới hạn tốc độ gói tin ARP Hỗ trợ bảo vệ địa chỉ IP nguồn Hỗ trợ phát hiện xâm nhập ARP Hỗ trợ chống tấn công DoS Hỗ trợ chống bão Broadcast trên cổng Hỗ trợ cơ chế sao lưu dữ liệu máy chủ Hỗ trợ liên kết IP+MAC+VLAN+cổng |
| DHCP | Hỗ trợ DHCP Client Hỗ trợ DHCP Snooping Hỗ trợ DHCP Server Hỗ trợ DHCP Relay |
| Quản lý và bảo trì | Hỗ trợ cấu hình dòng lệnh Console/AUX Modem/Telnet/SSH2.0 CLI Hỗ trợ quản lý mạng qua WEB (HTTPS) Hỗ trợ quản lý tải xuống tệp qua FTP, TFTP, Xmodem, SFTP Hỗ trợ SNMP V1/V2C/V3 Hỗ trợ One Bond Reduction Hỗ trợ đồng bộ thời gian NTP Hỗ trợ nhật ký hoạt động hệ thống Hỗ trợ kiểm tra Ping Hỗ trợ kiểm tra trạng thái cáp Hỗ trợ xem mức sử dụng CPU tức thời Hỗ trợ giao thức phát hiện liên kết LLDP |
| Yêu cầu hệ thống | Trình duyệt Web: Mozilla Firefox 2.5 trở lên, Google Chrome V42 trở lên, Microsoft Internet Explorer 10 trở lên; Cáp mạng Ethernet Cat5e hoặc cao hơn; TCP/IP, card mạng và hệ điều hành mạng Microsoft Windows, Linux hoặc Mac OS X được cài đặt trên mỗi máy tính trong mạng. |
