Mô tả

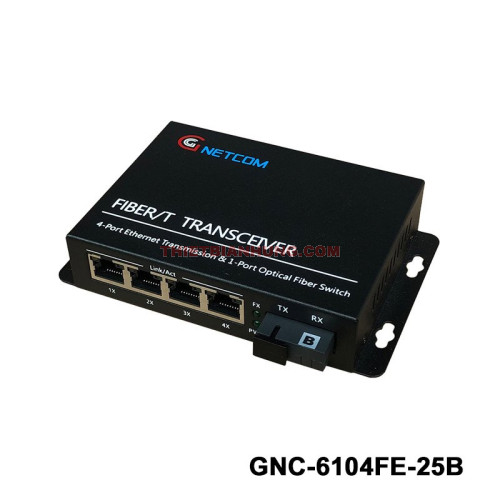

Switch PoE GNETCOM GNC-6104FE-25B 4 cổng PoE 10/100Mbps + 1 cổng quang SC là switch mạng tích hợp kết nối quang và khả năng cấp nguồn PoE cho các thiết bị đầu cuối. Thiết bị có 4 cổng RJ45 tốc độ 10/100Mbps hỗ trợ PoE cùng 1 cổng quang SC Simplex, phù hợp với hệ thống Camera IP, WiFi Access Point và các mạng LAN cần kết nối giữa những khu vực cách xa nhau.
Bốn cổng RJ45 vừa truyền dữ liệu vừa cấp nguồn cho thiết bị PoE qua cáp mạng Cat5e/Cat6. Công suất cấp nguồn tối đa là 15,4W trên mỗi cổng theo chuẩn IEEE 802.3af. Switch có khả năng tự động nhận diện thiết bị PoE tương thích và ngừng cấp nguồn khi thiết bị PoE được ngắt kết nối, giúp việc triển khai các thiết bị đầu cuối thuận tiện hơn.
Cổng uplink sử dụng SC Simplex tốc độ 10/100Mbps và truyền dữ liệu trên một sợi quang. Phiên bản GNC-6104FE-25B thuộc cấu hình đầu B, sử dụng kết hợp với phiên bản GNC-6104FE-25A ở đầu đối diện để tạo liên kết truyền dữ liệu qua cáp quang. Khi sử dụng cáp quang single-mode, khoảng cách truyền được công bố lên đến 25km.
Kết nối mạng và cấp nguồn PoE
GNC-6104FE-25B có băng thông 1,6Gbps, bảng địa chỉ MAC 1K và sử dụng phương thức Store-and-Forward để xử lý dữ liệu. Các cổng mạng hỗ trợ Ethernet 10/100Mbps, trong khi MDI/MDIX tự động giúp đơn giản hóa việc kết nối cáp mạng với các thiết bị đầu cuối.
Nguồn DC 52V được sử dụng để cấp điện cho switch và các cổng PoE. Đèn LED Power, PoE và Fiber cho phép theo dõi nhanh trạng thái hoạt động của thiết bị cũng như đường truyền quang.
Ứng dụng thực tế
Switch PoE GNETCOM GNC-6104FE-25B phù hợp với các hệ thống cần kết hợp mạng Ethernet, cấp nguồn PoE và đường truyền quang:
- Kết nối và cấp nguồn cho Camera IP tại các vị trí cách xa tủ mạng.
- Cấp nguồn cho WiFi Access Point qua cáp mạng Cat5e/Cat6.
- Kết nối hệ thống camera hoặc mạng LAN giữa các khu vực bằng cáp quang single-mode.
- Triển khai liên kết quang giữa hai vị trí khi khoảng cách cáp mạng đồng vượt quá 100m.
- Kết hợp GNC-6104FE-25B với GNC-6104FE-25A để hình thành đường truyền Ethernet/PoE qua một sợi quang.
Với 4 cổng PoE 10/100Mbps và một cổng quang SC Simplex, thiết bị phù hợp cho các hệ thống mạng quy mô nhỏ và vừa, đặc biệt là các mô hình camera và WiFi cần đưa kết nối đến những vị trí ở xa.
Thông số kỹ thuật
| Cổng PoE | 4 cổng PoE |
|---|---|
| Uplink | Cổng quang: 1 x SC Simplex Tốc độ dữ liệu: 100M Bước sóng: 1310nm/1550nm |
| Băng thông | 1.6Gbps |
| Kích thước cơ sở dữ liệu địa chỉ | 1K |
| MTBF | >100.000 giờ |
| Phương thức chuyển tiếp | Lưu trữ và chuyển tiếp |
| Giao thức mạng | IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3af IEEE 802.3x điều khiển luồng, IEEE 802.1q VLAN (tùy chọn) |
| Đèn LED | Power, PoE, Fiber |
| Nguồn cấp | DC 52V |
| Công suất cổng PoE | 15,4W |
| Chuẩn PoE | IEEE 802.3af |
| Tính năng PoE | Tất cả các cổng hỗ trợ MDI/MDIX |
| Môi trường hoạt động | Nhiệt độ hoạt động: 0ºC~+55ºC Nhiệt độ lưu trữ: -20ºC~+75ºC Độ ẩm tương đối: 10%~95% (không ngưng tụ) |
| Khoảng cách truyền | 100 mét với cáp UTP 0-25km với cáp quang single mode (có thể mở rộng lên đến 120km) |
