Mô tả
Switch PoE GNETCOM HL-POE11004PF 4 cổng PoE 10/100Mbps + 1 cổng SC Duplex là switch mạng tích hợp kết nối quang và cấp nguồn PoE cho các thiết bị đầu cuối. Thiết bị cung cấp 4 cổng RJ45 tốc độ 10/100Mbps hỗ trợ PoE cùng 1 cổng quang SC Duplex 10/100Mbps, phù hợp với các hệ thống Camera IP, WiFi Access Point và mạng LAN cần truyền kết nối đến những khu vực ở xa.
Bốn cổng RJ45 có khả năng truyền dữ liệu với tốc độ 10/100Mbps và cấp nguồn PoE qua cùng cáp mạng Cat5e/Cat6. Mỗi cổng hỗ trợ công suất tối đa 15,4W theo chuẩn IEEE 802.3af. Switch có chức năng tự động nhận diện và cấp nguồn cho thiết bị PoE tương thích, đồng thời ngừng cấp nguồn khi thiết bị đầu cuối được ngắt kết nối.
Phía uplink sử dụng 1 cổng SC Duplex tốc độ 10/100Mbps. Đây là kết nối quang hai sợi, trong đó một sợi đảm nhiệm chiều truyền và sợi còn lại đảm nhiệm chiều nhận. Với cáp quang single-mode, khoảng cách truyền được công bố lên đến 25km, giúp kết nối mạng giữa tủ thiết bị và các khu vực cách xa nhau mà không bị giới hạn bởi khoảng cách 100m của cáp mạng đồng.
Khả năng chuyển mạch và cấp nguồn PoE
HL-POE11004PF có băng thông 1,6Gbps, bảng địa chỉ MAC 1K và sử dụng phương thức Store-and-Forward để xử lý dữ liệu. Các cổng RJ45 hỗ trợ tự động nhận diện MDI/MDIX, giúp việc kết nối với thiết bị mạng thuận tiện hơn mà không cần lựa chọn kiểu cáp phù hợp.
Nguồn DC 52V cung cấp điện cho switch và các cổng PoE. Đèn LED Power, PoE và Fiber giúp người dùng theo dõi nhanh trạng thái nguồn, hoạt động của PoE và kết nối quang trong quá trình vận hành.
Ứng dụng thực tế

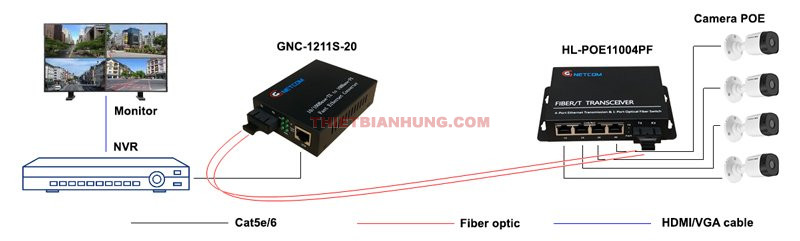

Switch PoE GNETCOM HL-POE11004PF có thể được sử dụng trong các hệ thống cần kết hợp đường truyền quang với nhiều thiết bị PoE:
- Kết nối và cấp nguồn cho Camera IP tại các vị trí cách xa tủ mạng.
- Cấp nguồn cho WiFi Access Point qua cáp mạng Cat5e/Cat6.
- Kết nối hệ thống camera giữa các tòa nhà hoặc khu vực bằng cáp quang single-mode.
- Mở rộng mạng LAN đến các vị trí vượt quá giới hạn 100m của cáp đồng.
- Kết nối nhiều thiết bị PoE ở một khu vực với trung tâm mạng thông qua một tuyến quang 2 sợi.
Với 4 cổng PoE 10/100Mbps và uplink SC Duplex, thiết bị phù hợp cho các hệ thống camera, WiFi và mạng LAN quy mô nhỏ đến vừa, đặc biệt khi cần đưa đường truyền mạng đến khu vực xa nhưng vẫn muốn cấp nguồn trực tiếp cho thiết bị đầu cuối qua cáp mạng.
Thông số kỹ thuật
| Cổng PoE | 4 cổng PoE |
|---|---|
| Uplink | Cổng quang: 1 x SC Duplex Tốc độ dữ liệu: 100M Bước sóng: Tx1310nm/Rx1310nm |
| Băng thông | 1.6Gbps |
| Kích thước cơ sở dữ liệu địa chỉ | 1K |
| MTBF | >100.000 giờ |
| Phương thức chuyển tiếp | Lưu trữ và chuyển tiếp |
| Giao thức mạng | IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3af IEEE 802.3x điều khiển luồng, IEEE 802.1q VLAN (tùy chọn) |
| Đèn LED | Power, PoE, Fiber |
| Nguồn cấp | DC 52V |
| Công suất cổng PoE | 15,4W |
| Chuẩn PoE | IEEE 802.3af |
| Tính năng PoE | Tất cả các cổng hỗ trợ MDI/MDIX |
| Môi trường hoạt động | Nhiệt độ hoạt động: 0ºC~+55ºC Nhiệt độ lưu trữ: -20ºC~+75ºC Độ ẩm tương đối: 10%~95% (không ngưng tụ) |
| Khoảng cách truyền | 100 mét với cáp UTP 0-25km với cáp quang single mode (có thể mở rộng lên đến 120km) |
