Mô tả

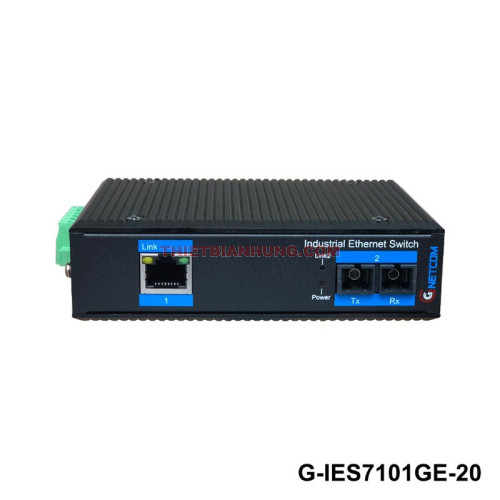

Gnetcom G-IES7101GE-20 là bộ chuyển đổi quang điện PoE công nghiệp Gigabit được thiết kế để kết nối mạng Ethernet với hệ thống truyền dẫn cáp quang trong các môi trường yêu cầu độ ổn định cao. Thiết bị tích hợp khả năng chuyển đổi tín hiệu Ethernet 10/100/1000Base-TX sang tín hiệu quang 1000Base-FX đồng thời hỗ trợ cấp nguồn PoE cho các thiết bị đầu cuối.
Với 1 cổng RJ45 Gigabit hỗ trợ PoE theo chuẩn IEEE802.3af/at và 1 cổng quang SC, bộ chuyển đổi G-IES7101GE-20 cho phép truyền dữ liệu tốc độ cao kết hợp cấp nguồn trực tiếp cho các thiết bị như camera IP, Access Point WiFi, thiết bị mạng công nghiệp và hệ thống giám sát.
Truyền dẫn quang Gigabit khoảng cách xa
Thiết bị hỗ trợ kết nối cáp quang Single-mode với khoảng cách truyền lên đến 20km hoặc Multi-mode lên đến 2km, sử dụng bước sóng quang 1310nm. Đây là giải pháp phù hợp để mở rộng hệ thống mạng tại nhà máy, khu công nghiệp, tòa nhà, hệ thống giao thông và các khu vực có khoảng cách triển khai lớn.
Tích hợp PoE cấp nguồn cho thiết bị mạng
Gnetcom G-IES7101GE-20 hỗ trợ tự động nhận diện thiết bị PoE theo chuẩn IEEE802.3af và IEEE802.3at. Cổng PoE có khả năng cung cấp công suất tối đa 15.4W theo chuẩn IEEE802.3af và lên đến 30W theo chuẩn IEEE802.3at, giúp giảm nhu cầu kéo thêm dây nguồn cho các thiết bị đầu cuối.
Thiết kế công nghiệp, hoạt động bền bỉ
Bộ chuyển đổi quang điện PoE G-IES7101GE-20 được trang bị vỏ nhôm công nghiệp chuẩn IP40, thiết kế nhỏ gọn và hỗ trợ lắp đặt trên thanh DIN Rail. Thiết bị có khả năng hoạt động ổn định trong môi trường nhiệt độ rộng từ -40°C đến 80°C, đáp ứng tốt các ứng dụng công nghiệp ngoài trời hoặc khu vực có điều kiện vận hành khắc nghiệt.
Ứng dụng của bộ chuyển đổi quang PoE công nghiệp Gnetcom G-IES7101GE-20
- Kết nối camera IP PoE qua hệ thống cáp quang đường dài.
- Mở rộng mạng Ethernet trong nhà máy, khu công nghiệp.
- Kết nối Access Point WiFi tại các khu vực rộng.
- Ứng dụng trong hệ thống giám sát an ninh, giao thông thông minh.
- Triển khai mạng truyền thông công nghiệp và hệ thống tự động hóa.
Ưu điểm khi sử dụng Gnetcom G-IES7101GE-20
- Kết hợp chuyển đổi quang Ethernet và cấp nguồn PoE trong cùng một thiết bị.
- Hỗ trợ tốc độ Gigabit giúp truyền tải dữ liệu nhanh chóng.
- Thiết kế công nghiệp chắc chắn, độ ổn định cao.
- Lắp đặt linh hoạt trong tủ mạng, tủ điều khiển với chuẩn DIN Rail.
- Giảm chi phí triển khai hệ thống nhờ truyền dữ liệu và nguồn qua một đường mạng.
Thông số kỹ thuật
| Thông số kỹ thuật | Giá trị |
|---|---|
| Model sản phẩm | G-IES7101GE-20 |
| Cổng 10/100/1000Base-TX | 1 cổng RJ-45 hỗ trợ Auto-MDI / MDI-X |
| Thông số PoE |
Tiêu chuẩn PoE: IEEE802.3af / IEEE802.3at Số lượng cổng PoE: 1 cổng hỗ trợ PoE Công suất cấp nguồn: Tối đa 15.4W (IEEE802.3af) Tối đa 30W (IEEE802.3at) Cổng PoE tự động nhận diện thiết bị AF/AT Điện áp đầu ra: DC48V Phân bổ chân nguồn: 1/2+; 3/6- Kiểu cấp nguồn: End-span (hỗ trợ tùy chọn Mid-span) |
| Cổng 1000Base-FX | 1 cổng quang SC |
| Loại cáp quang |
Single-mode, khoảng cách truyền tối đa 20km Multi-mode, khoảng cách truyền tối đa 2km |
| Bước sóng quang | 1310nm |
| Thông số hiệu suất |
Băng thông: 14Gbps Bộ nhớ đệm gói tin (Packet Buffer Memory): 1.2Mbit Tốc độ chuyển tiếp gói tin (Packet Forwarding Rate): 10.5Mpps Bảng địa chỉ MAC (MAC Address Table): 2K |
| Kiểu lắp đặt | DIN Rail |
| Kiểm soát luồng dữ liệu |
Back pressure cho chế độ Half Duplex, IEEE 802.3x Pause Frame cho chế độ Full Duplex |
| Vỏ bảo vệ | Vỏ nhôm công nghiệp chuẩn IP40 |
| Đèn LED hiển thị |
Power: Đỏ Fiber: Xanh lá Ethernet: Vàng |
| Nguồn cấp đầu vào | 48 đến 57V DC, hỗ trợ nguồn dự phòng (Redundant Power) |
| Bảo vệ chống sét lan truyền | ±4KV |
| Giao thức mạng |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
| Cáp mạng hỗ trợ |
10BASE-T: Cat3, Cat4, Cat5 UTP (≤100 mét) 100BASE-TX: Cat5 hoặc cao hơn UTP (≤100 mét) 1000BASE-TX: Cat6 hoặc cao hơn UTP (≤100 mét) |
| Tiêu chuẩn công nghiệp |
FCC CFR47 Part 15, EN55032, Class A IEC61000-4-2 (ESD): ±8kV (tiếp xúc), ±12kV (không khí) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-5 (Surge): Cổng nguồn: ±2kV/DM, ±4kV/CM; Cổng dữ liệu: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Dẫn truyền chế độ chung): 30V (liên tục), 300V (1 giây) |
| Chứng nhận | CE, FCC, RoHS |
| Kích thước (W×D×H) | 118 × 86 × 33.5 mm |
| Trọng lượng |
Trọng lượng sản phẩm: 0.3KG Trọng lượng đóng gói: 0.4KG |
| Môi trường hoạt động |
Nhiệt độ hoạt động: -40~80℃ Nhiệt độ lưu trữ: -40~80℃ Độ ẩm tương đối: 0%~95% (không ngưng tụ) |
