Mô tả

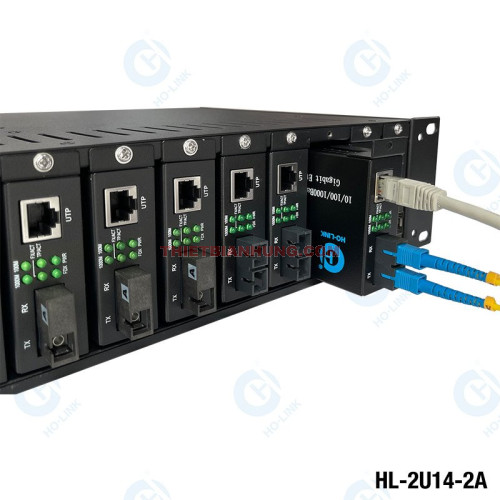

Khung nguồn tập trung 14 khe Media Converter HO-LINK HL-2U14-2A là khung nguồn chuyên dụng để lắp đặt và cấp nguồn tập trung cho các bộ chuyển đổi quang điện (Media Converter). Thiết bị có 14 khe, cho phép bố trí nhiều converter trong cùng một khung, phù hợp với hệ thống mạng có số lượng thiết bị chuyển đổi quang điện lớn cần quản lý tập trung.
Thiết kế chuẩn rack 19 inch với chiều cao 2U giúp HL-2U14-2A dễ dàng lắp đặt trong tủ rack hoặc tủ mạng. Thay vì mỗi Media Converter sử dụng một adapter nguồn riêng, các thiết bị có thể được đưa vào cùng một khung và sử dụng nguồn tập trung. Cách bố trí này giúp hệ thống gọn gàng hơn, giảm dây nguồn rời và thuận tiện khi kiểm tra, bảo trì hoặc thay thế thiết bị.
Khung sử dụng nguồn điện đầu vào AC 100–260V, tần số 50–60Hz và cung cấp nguồn DC 5V/12A cho các thiết bị được lắp bên trong. Thiết kế 14 khe phù hợp để triển khai các Media Converter dạng độc lập có yêu cầu nguồn tương thích, bao gồm các thiết bị tốc độ 10/100Mbps, 1000Mbps và 10/100/1000Mbps.
HL-2U14-2A được tích hợp các cơ chế bảo vệ nguồn gồm bảo vệ quá áp, quá dòng và ngắn mạch. Đây là giải pháp phù hợp khi cần tập trung nhiều bộ chuyển đổi quang điện tại một vị trí thay vì bố trí từng thiết bị cùng adapter riêng, giúp việc quản lý nguồn và tổ chức thiết bị trong tủ rack thuận tiện hơn.
Ứng dụng thực tế
- Lắp đặt tập trung nhiều Media Converter trong tủ rack 19 inch tại phòng máy và tủ mạng.
- Cấp nguồn tập trung cho các bộ chuyển đổi quang điện sử dụng trong hệ thống mạng quang.
- Bố trí nhiều converter trong hệ thống camera giám sát và các hệ thống truyền dẫn quang.
- Giảm số lượng adapter nguồn rời và dây nguồn khi triển khai nhiều Media Converter tại cùng một vị trí.
- Thuận tiện quản lý, kiểm tra và bảo trì hệ thống converter trong các tủ thiết bị tập trung.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HL-2U14-2A |
| Thương hiệu | HO-LINK |
| Số khe | 14 khe |
| Thiết bị tương thích | Media Converter 10/100Mbps, 1000Mbps, 10/100/1000Mbps dạng độc lập |
| Chuẩn lắp đặt | Rack 19 inch, 2U |
| Nguồn vào | 2 × AC 100–260V, 50–60Hz |
| Nguồn ra | DC 5V/12A |
| Kích thước đầu DC | 2.5/5.5mm |
| Ripple | ≤50mV |
| Noise | ≤50mV |
| Bảo vệ nguồn | Ngắt mạch khi quá áp, quá dòng và ngắn mạch |
| Nhiệt độ hoạt động | 0 đến +70°C |
| Nhiệt độ lưu trữ | -20 đến +80°C |
| Độ ẩm tương đối | 5%–95%, không ngưng tụ |
| Kích thước | 423 × 230 × 90mm |
| Chiều cao rack | 2U |
| Chiều rộng rack | 19 inch |
| Trọng lượng đóng gói | 5.4kg |
