Mô tả
Bộ chuyển đổi quang video 1 kênh GNETCOM HL-1V-20T/R-1080P là thiết bị mở rộng hạ tầng camera an ninh chuyên dụng, giải quyết triệt để bài toán kéo dây xa bị suy hao tín hiệu. Thiết bị cho phép số hóa và truyền tải luồng video từ camera analog HD về đầu ghi trung tâm thông qua duy nhất 1 sợi cáp quang với khoảng cách đáp ứng tối đa lên tới 20km.
Trái tim của GNETCOM HL-1V-20T/R-1080P là bộ vi xử lý Chipset Đài Loan thế hệ mới, cho khả năng xử lý tín hiệu mượt mà và ổn định. Nhờ công nghệ mã hóa video 10-bit không nén cùng tần số lấy mẫu 60MHz, hình ảnh truyền về giữ nguyên độ nét thực tế của ống kính camera, không gặp hiện tượng bóng ma, gợn sóng hay trễ khung hình như khi đi trên cáp đồng trục truyền thống.

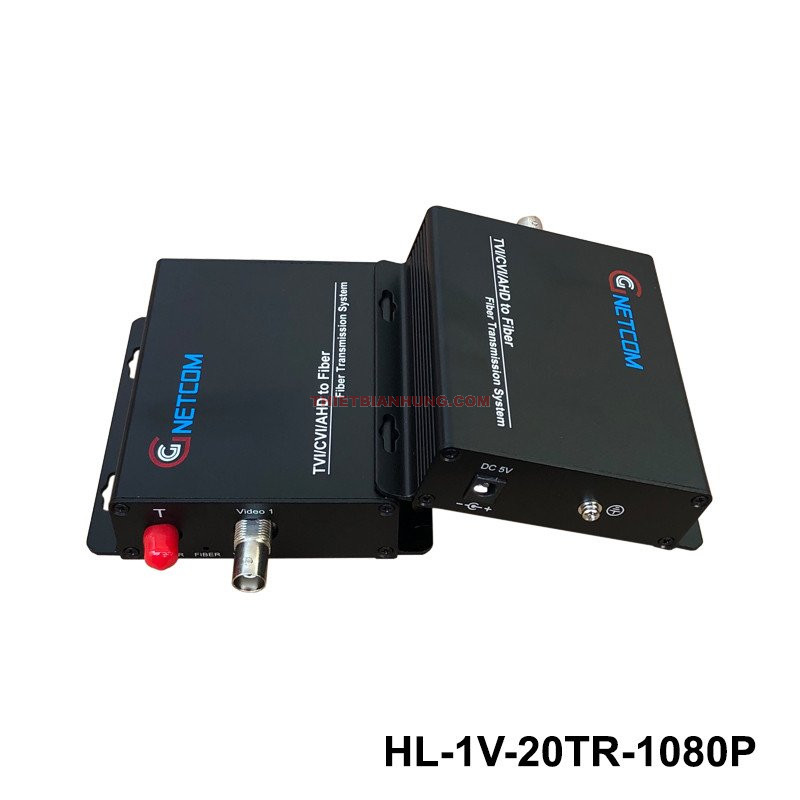

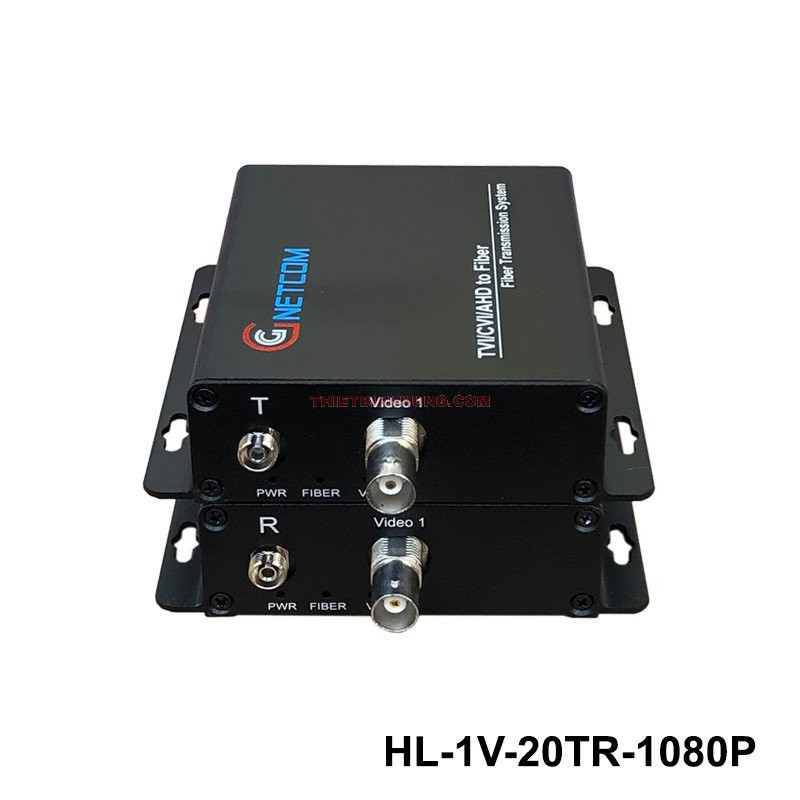

Lớp vỏ thiết bị làm từ kim loại phủ sơn tĩnh điện chắc chắn, bố trí các khe tản nhiệt đối lưu ở hai bên hông giúp linh kiện bên trong luôn mát mẻ khi vận hành liên tục 24/7. Dãy đèn LED chỉ báo trực quan ở mặt trước giúp kỹ thuật viên dễ dàng quan sát trạng thái nguồn cấp cũng như sự sẵn sàng của luồng tín hiệu video.
Ứng dụng thực tế trong các hệ thống an ninh giám sát
GNETCOM HL-1V-20T/R-1080P là sự lựa chọn tin cậy cho các dự án quy mô vừa và lớn, đòi hỏi tính ổn định cao trong nhiều môi trường hoạt động:
- Hệ thống camera quan sát giao thông, bãi đỗ xe thông minh, khu công nghiệp và khu đô thị.
- Giám sát an toàn tại xưởng sản xuất, trang trại, công trình xây dựng hoặc khu vực lòng đất/mỏ khoáng sản.
- Tuyến kết nối camera giữa các tòa nhà cao tầng mà vẫn đảm bảo cách ly dòng điện, tránh ảnh hưởng bởi sét đánh lan truyền.
Lưu ý kỹ thuật khi lắp đặt và vận hành
- Loại cáp quang tương thích: Nên sử dụng cáp quang Single Mode (9/125µm) trang bị đầu cắm chuẩn FC (FC Connector vặn ren) để đạt khoảng cách 20km tối ưu.

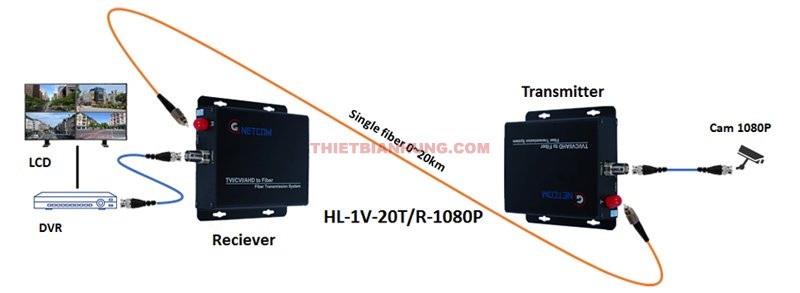

- Kết nối dây tín hiệu: Cắm trực tiếp dây đồng trục jack BNC từ camera vào bộ phát (TX) và từ bộ nhận (RX) nối về cổng vào của đầu ghi hình.

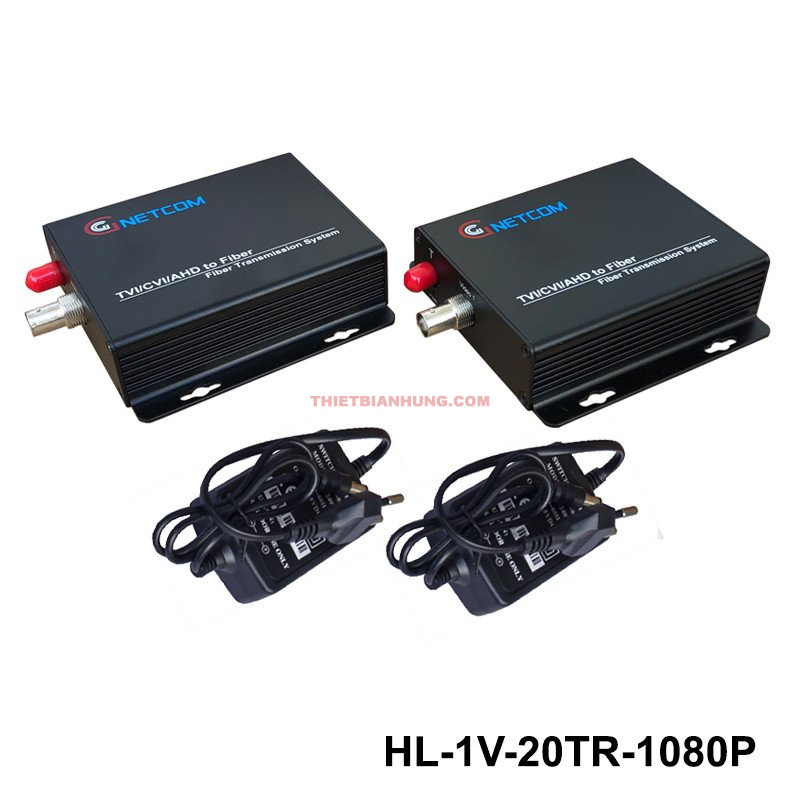

- Nguồn điện cấp: Sử dụng bộ đổi nguồn DC 5V 2A chính hãng kèm theo hộp sản phẩm để thiết bị hoạt động đạt công suất thiết kế.
Thông số kỹ thuật
| Thông số đường truyền quang (Optical Index) | |
|---|---|
| Loại cáp quang hỗ trợ | Single Mode / Multi-Mode (Chuẩn 9/125 µm) |
| Đầu cắm giao tiếp quang | Cổng FC (FC Connector - Đầu tròn vặn ren) |
| Cự ly truyền tải tối đa | Single Mode: Tối đa 20 km | Multi-Mode: Tối đa 2 km |
| Bước sóng ánh sáng | Bộ phát (TX): T1310nm/R1550nm | Bộ nhận (RX): T1550nm/R1310nm |
| Công suất phát / Độ nhạy thu | Phát: ≥ -8 dBm | Thu: ≥ -22 dBm |
| Thông số tín hiệu Video (Video Index) | |
| Số kênh Video hỗ trợ | 1 Kênh Video Analog HD |
| Chuẩn camera tương thích | AHD / HD-CVI / HD-TVI (Độ phân giải từ 1.0MP, 1.3MP, 2.0MP đến 5.0MP) |
| Cổng cắm vật lý / Trở kháng | BNC Female (Trở kháng 75 Ω) |
| Chuẩn mã hóa & Lấy mẫu | Mã hóa kỹ thuật số 10-Bit | Tần số lấy mẫu: 60 MHz |
| Băng thông Video | 50M (cho chuẩn 720P) / 100M (cho chuẩn 1080P) |
| Mức điện áp Vào / Ra | Đầu vào: > 500 mVp-p | Đầu ra: 1 ~ 1.2 Vp-p |
| Bảo vệ điện áp (Chống sét) | 10/700µs: (1 ~ 1.5 kV) chống sét lan truyền |
| Thông số Nguồn, Môi trường & Xuất xứ | |
| Nguồn điện sử dụng | DC 5V 2A (Nguồn cắm ngoài dễ thay thế) |
| Xuất xứ Chipset | Chipset TAIWAN (Đài Loan cao cấp) |
| Nhiệt độ môi trường làm việc | -30°C ~ +75°C (Nhiệt độ lưu trữ: -40°C ~ +85°C) |
| Độ ẩm môi trường | 0% ~ 95% RH (Không ngưng tụ) |
| Tuổi thọ hoạt động (MTBF) | ≥ 100.000 giờ |
| Thương hiệu & Bảo hành | GNETCOM | Bảo hành chính hãng 24 tháng (Có chứng nhận CO/CQ) |
