Mô tả

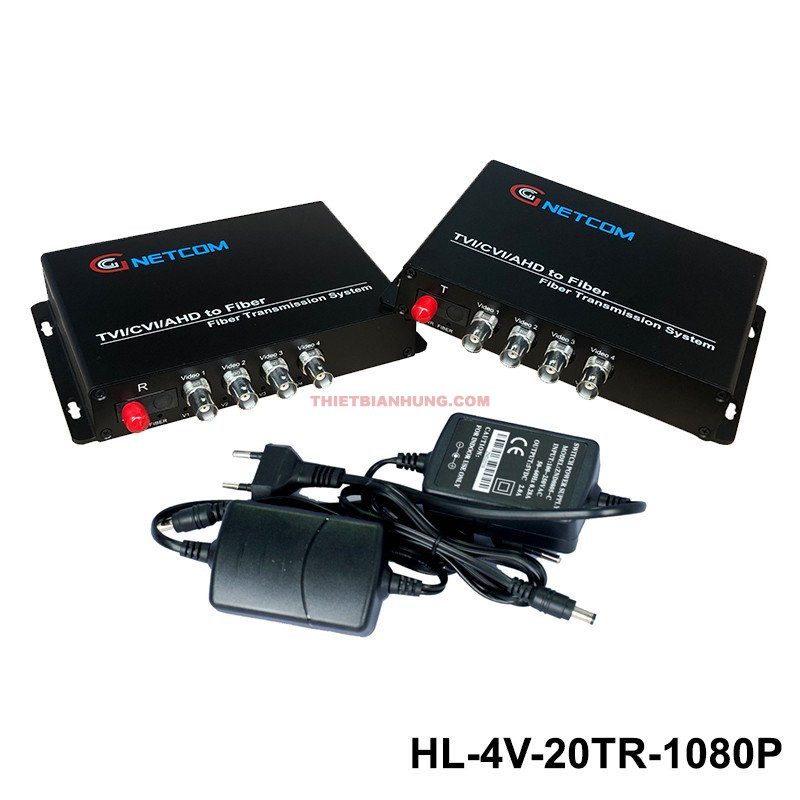

Bộ chuyển đổi quang video GNETCOM HL-4V-20T/R-1080P 4 kênh 1080P 20km là giải pháp hạ tầng tối ưu cho các hệ thống giám sát an ninh quy mô tập trung. Thiết bị hỗ trợ gom 4 tín hiệu camera Analog HD về trung tâm điều hành thông qua duy nhất 1 sợi cáp quang, loại bỏ hoàn toàn hạn chế về khoảng cách truyền tải của dây cáp đồng trục truyền thống.
Sản phẩm tích hợp bộ vi xử lý Chipset Đài Loan thế hệ mới cho hiệu năng vận hành ổn định liên tục 24/7. Nhờ công nghệ mã hóa kỹ thuật số 10-bit với tần số lấy mẫu 60MHz, luồng hình ảnh của cả 4 kênh camera truyền về luôn giữ nguyên màu sắc chân thực, độ nét cao và hoàn toàn không gặp hiện tượng nhiễu sọc, bóng ma hay trễ khung hình.

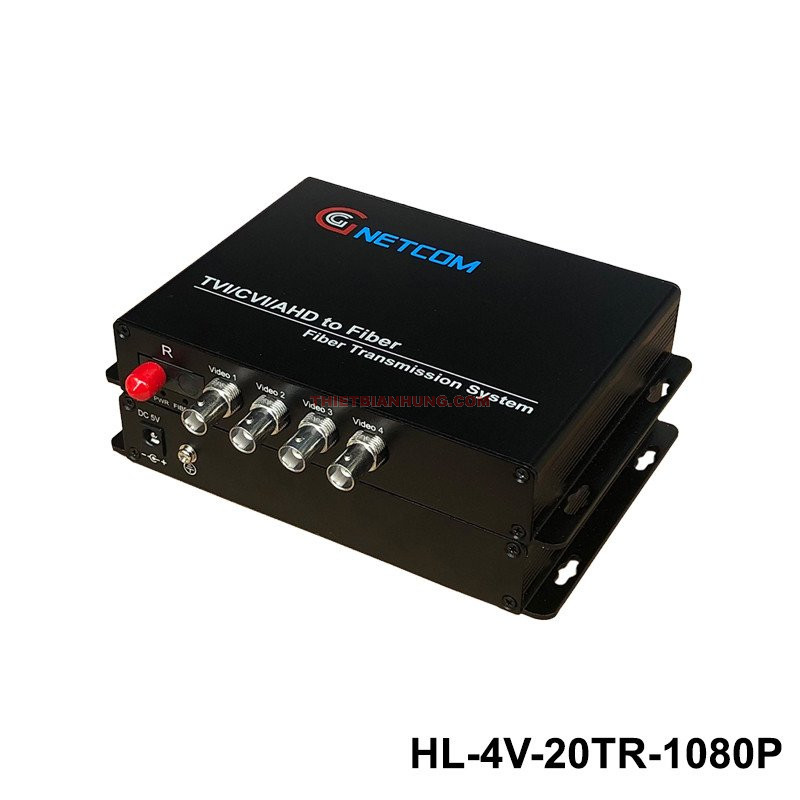

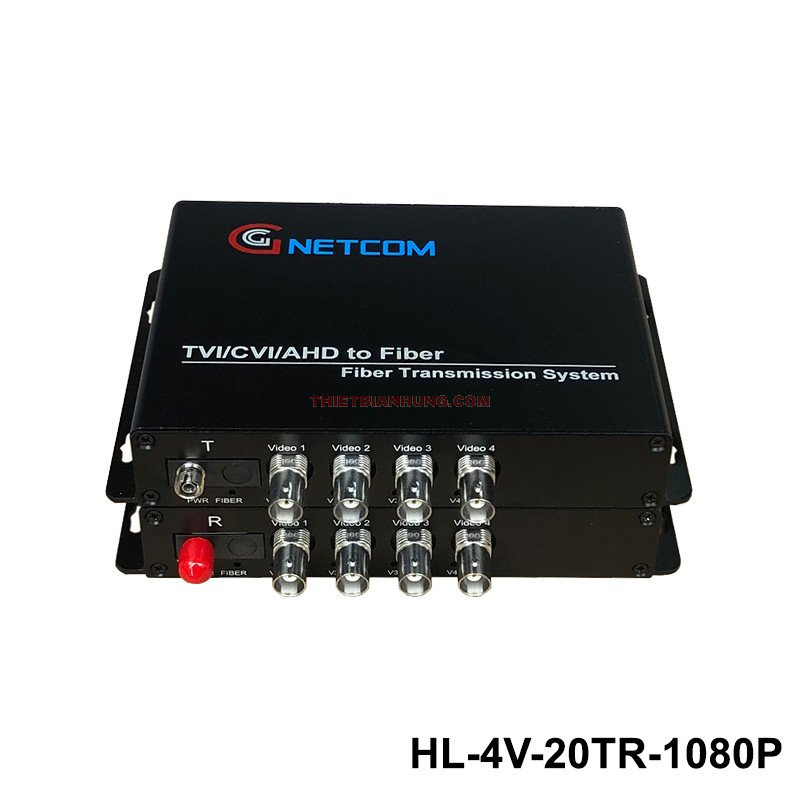

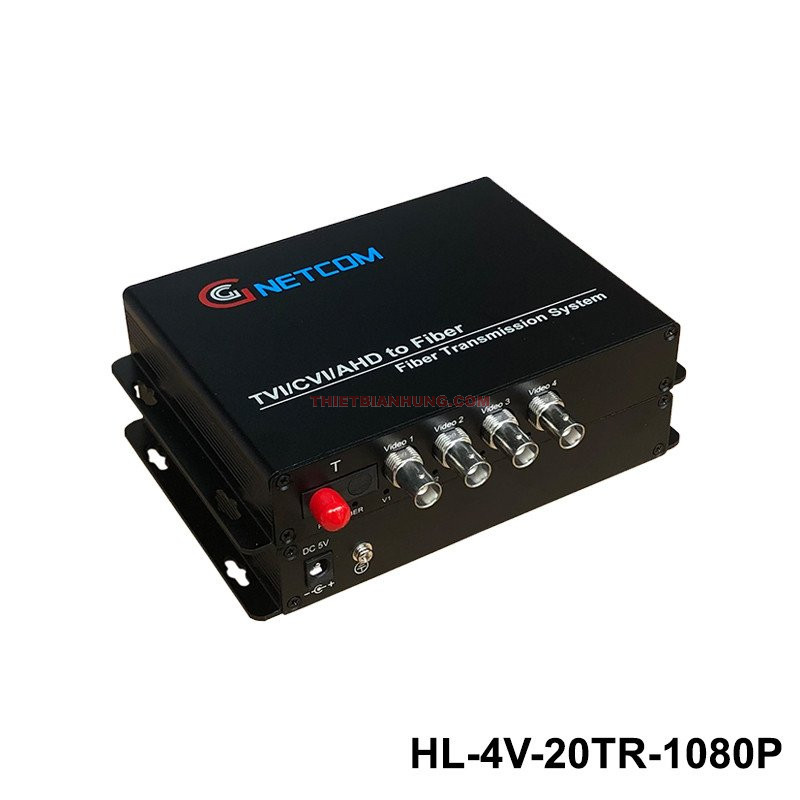

Thiết bị sở hữu lớp vỏ hợp kim phủ sơn tĩnh điện cứng cáp, tích hợp các hệ thống khe tản nhiệt đối lưu hông giúp giải nhiệt nhanh chóng. Mặt trước trang bị hệ thống đèn LED trạng thái trực quan, hỗ trợ kỹ thuật viên dễ dàng kiểm soát nguồn điện và luồng tín hiệu của từng kênh camera trong quá trình nghiệm thu hay bảo trì.
Ứng dụng thực tế trong các công trình an ninh
GNETCOM HL-4V-20T/R-1080P là lựa chọn hàng đầu cho các giải pháp kéo dây cự ly xa đòi hỏi độ tin cậy cao:
- Hệ thống camera giám sát nhà xưởng, khu công nghiệp, kho bãi rộng lớn.
- Thi công đường truyền an ninh cho công trường xây dựng, khu vực khai thác khoáng sản hay trang trại.
- Truyền tải tín hiệu giám sát giao thông, bãi đỗ xe thông minh và các tòa nhà cao tầng.
Lưu ý kỹ thuật khi thi công
- Cáp quang & Cổng kết nối: Ưu tiên sử dụng cáp quang Single Mode (9/125µm) cùng đầu cắm FC (đầu tròn vặn ren) để đảm bảo khoảng cách truyền tải tối đa 20km.
- Kết nối camera: Cắm trực tiếp dây đồng trục BNC của 4 camera vào các cổng từ CH1 - CH4 trên bộ phát (TX), đầu ra trên bộ nhận (RX) nối trực tiếp vào đầu ghi hình.
- Cấp nguồn: Sử dụng 2 adapter DC 5V 2A chính hãng đi kèm bộ sản phẩm để đảm bảo dòng điện hoạt động ổn định cho thiết bị.
Thông số kỹ thuật
| Thông số đường truyền quang (Optical Index) | |
|---|---|
| Loại cáp quang hỗ trợ | Single Mode / Multi-Mode (Chuẩn 9/125 µm) |
| Cổng giao tiếp quang | Chuẩn FC (FC Connector - Đầu tròn vặn ren) |
| Khoảng cách truyền tải | Single Mode: Tối đa 20 km | Multi-Mode: Tối đa 2 km |
| Bước sóng ánh sáng | Bộ phát (TX): T1310nm/R1550nm | Bộ nhận (RX): T1550nm/R1310nm |
| Công suất phát / Độ nhạy thu | Phát: -9 ~ -5 dBm | Thu: ≤ -24 dBm |
| Thông số tín hiệu Video (Video Index) | |
| Số kênh Video hỗ trợ | 4 Kênh Video Analog HD độc lập |
| Chuẩn camera tương thích | AHD / HD-CVI / HD-TVI (Độ phân giải 1.0MP, 1.3MP, 2.0MP, 3.0MP đến 5.0MP) |
| Cổng kết nối vật lý / Trở kháng | 4 x BNC Female (Trở kháng 75 Ω) |
| Mã hóa & Lấy mẫu | Mã hóa kỹ thuật số 10-Bit | Tần số lấy mẫu: 60 MHz |
| Băng thông Video | 50M (cho chuẩn 720P) / 100M (cho chuẩn 1080P) |
| Độ lệch pha / Độ lệch khuếch đại | Phase: ≤ 2° | Gain: ≤ 2% |
| Mức điện áp Vào / Ra | Đầu vào: > 500 mVp-p | Đầu ra: 1 ~ 1.2 Vp-p |
| Khả năng chống sét | 10/700µs: (1 ~ 1.5 kV) chống sét lan truyền |
| Thông số Nguồn, Môi trường & Xuất xứ | |
| Nguồn điện vận hành | DC 5V 2A (Đi kèm 2 adapter nguồn) |
| Xuất xứ vi xử lý | Chipset TAIWAN (Đài Loan) |
| Nhiệt độ / Độ ẩm làm việc | -30°C ~ +75°C | Độ ẩm: 0% ~ 95% RH (Không ngưng tụ) |
| Tuổi thọ hoạt động (MTBF) | ≥ 100.000 giờ |
| Thương hiệu & Bảo hành | GNETCOM | Bảo hành chính hãng 24 tháng (Đầy đủ CO/CQ) |
