Mô tả
Bộ chuyển đổi quang video GNETCOM HL-32V-20T/R-1080P 32 kênh 1080P 20km là giải pháp hạ tầng tập trung đỉnh cao chuyên dùng cho các trung tâm điều hành an ninh quy mô lớn. Thiết bị giải quyết triệt để bài toán suy hao tín hiệu trên đường cáp đồng truyền thống bằng cách chuyển đổi và truyền đồng thời 32 kênh video camera HD qua 2 sợi cáp quang Single Mode với cự ly đáp ứng lên tới 20km.

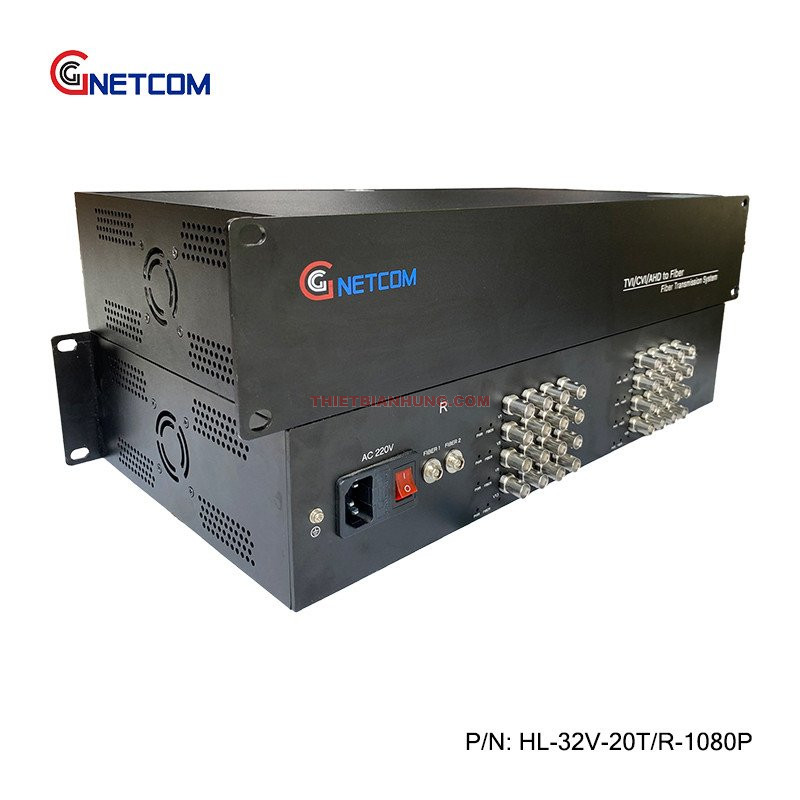

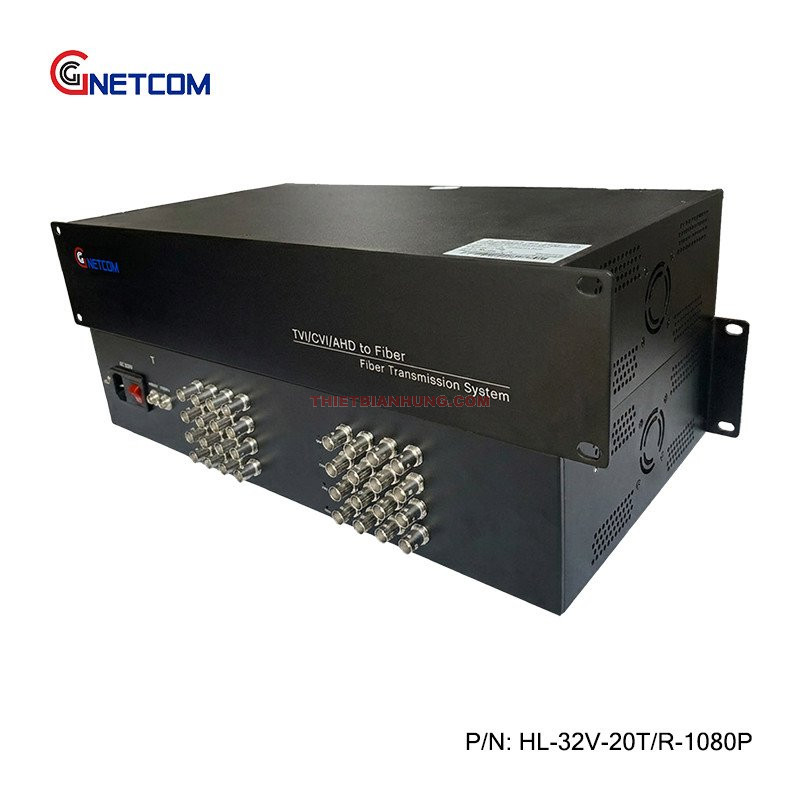

Sản phẩm sở hữu thiết kế dạng khối chuẩn Rack 2U chuyên dụng (kích thước 42.2 x 23 x 9 cm) với vỏ hợp kim sơn tĩnh điện dày dặn, tích hợp các khe tản nhiệt đối lưu hông giúp thiết bị luôn mát mẻ khi vận hành liên tục 24/7. Đặc biệt, HL-32V-20T/R-1080P tích hợp sẵn bộ chuyển đổi nguồn bên trong, cho phép cắm trực tiếp dòng điện lưới AC 100V-240V mà không cần dùng đến củ sạc adapter rời cồng kềnh.
Về khả năng xử lý, bộ chuyển đổi tương thích mượt mà với mọi hệ thống camera Analog HD hiện nay (CVI, TVI, AHD) có độ phân giải cao từ 1.0MP đến 6.0MP. Công nghệ mã hóa số hóa không nén với băng thông 60MHz (cho chuẩn 1080P) và dải bước sóng 1310nm/1470nm-1610nm giúp luồng video giữ nguyên độ nét thực tế, không bị trễ khung hình hay gợn sóng. Ngoài ra, việc tích hợp giao tiếp RS485 cho phép kỹ thuật viên dễ dàng truyền tín hiệu điều khiển các dòng camera quay quét PTZ về trung tâm.
Ứng dụng thực tế trong các hạ tầng an ninh quy mô lớn
Với dung lượng truyền tải lên đến 32 kênh tập trung, GNETCOM HL-32V-20T/R-1080P là sự lựa chọn hàng đầu cho các dự án an ninh trọng điểm:
- Hệ thống camera giám sát tổng thể cho các khu công nghiệp, xí nghiệp sản xuất, tổ hợp kho bãi logistics diện rộng.
- Hạ tầng an ninh trung tâm cho các công trường xây dựng diện tích lớn, khu vực khai thác khoáng sản, mỏ địa chất.
- Hệ thống quan sát an ninh tập trung tại các đô thị thông minh, tòa nhà cao tầng, trung tâm thương mại và bãi đỗ xe quy mô lớn.
Hướng dẫn lưu ý kỹ thuật khi thi công
- Cáp quang & Đầu nối: Sử dụng 2 sợi cáp quang Single Mode chuẩn đầu cắm FC (đầu tròn vặn ren) để đảm bảo độ chắc chắn và tín hiệu ổn định trên cự ly truyền tải 20km.
- Kết nối tín hiệu: Cắm 32 đường dây BNC từ camera vào các cổng tương ứng trên bộ phát (TX), đầu ra trên bộ nhận (RX) nối trực tiếp vào đầu ghi hình 32 kênh.
- Kết nối nguồn & Điều khiển: Cắm dây nguồn AC 220V trực tiếp vào đuôi nguồn phía sau thiết bị. Nếu có camera PTZ, kết nối dây tín hiệu điều khiển vào cổng RS485 chuẩn công nghiệp.
Thông số kỹ thuật
| Thông số đường truyền quang (Optical Index) | |
|---|---|
| Loại cáp quang hỗ trợ | Single Mode (mặc định) / Multi-Mode (Cáp 9/125 µm) |
| Số lượng sợi quang & Cổng giao tiếp | 2 Sợi quang | Chuẩn kết nối FC (tùy chọn SC/ST) |
| Khoảng cách truyền tải | Single Mode: 0km ~ 20km (mở rộng tới 80km) | Multi-Mode: 0km ~ 2km |
| Bước sóng ánh sáng | 1310nm & 1470nm ~ 1610nm (Multimode: 850nm) |
| Thông số tín hiệu Video (HD Video Index) | |
| Số kênh Video hỗ trợ | 32 Kênh Video Analog HD độc lập |
| Chuẩn camera tương thích | AHD / HD-CVI / HD-TVI (Độ phân giải 1.0MP, 2.0MP, 3.0MP, 4.0MP, 5.0MP đến 6.0MP) |
| Cổng kết nối vật lý / Trở kháng | 32 x BNC (Trở kháng 75 Ω không cân bằng) |
| Độ phân giải điểm ảnh (Pixel) | 1280(H) * 720(V) / 1920(H) * 1080(V) |
| Mã hóa & Băng thông Video | Số hóa 8-Bit / 10-Bit không nén | Băng thông: 30MHz (720P) / 60MHz (1080P) |
| Mức tín hiệu Vào / Ra | Đầu vào: > 500mVp-p | Đầu ra: 1Vp-p |
| Tỉ lệ tín hiệu trên nhiễu (S/N) | > 60dB (weighted) |
| Tín hiệu dữ liệu điều khiển (Data Index) | |
| Cổng giao tiếp dữ liệu | Terminal kết nối chuẩn công nghiệp (RS485) |
| Tốc độ truyền (Baud Rate) / Tỉ lệ lỗi | 1200 ~ 9600 bit/s | BER < 10⁻⁹ |
| Cơ khí, Nguồn, Môi trường & Kích thước | |
| Nguồn điện vận hành | Tích hợp bộ nguồn trong | Nguồn vào AC 100V ~ 240V (50/60Hz) |
| Kích thước thiết bị / Khối lượng | Thiết kế chuẩn Rack 2U: 42.2 x 23 x 9 cm | Trọng lượng đóng gói: 6.5 kg |
| Nhiệt độ / Độ ẩm hoạt động | -20°C ~ +75°C | Độ ẩm: 0% ~ 95% RH (Không ngưng tụ) |
| Tuổi thọ vận hành (MTBF) | > 100.000 giờ liên tục |
| Thương hiệu & Chế độ bảo hành | GNETCOM | Bảo hành chính hãng 24 tháng |
