Mô tả

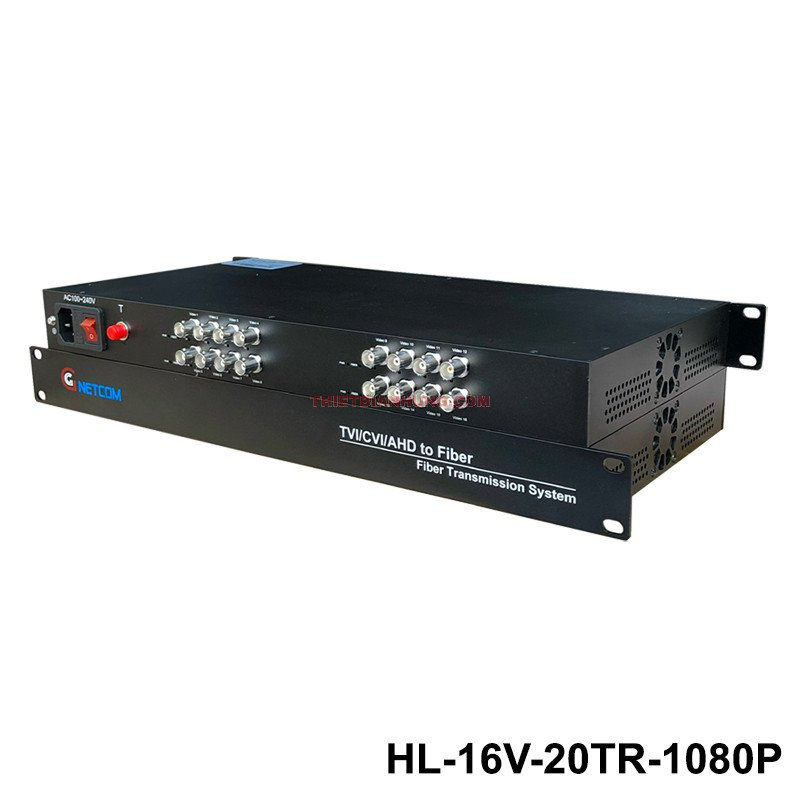

Bộ chuyển đổi video qua quang GNETCOM HL-16V-20T/R-1080P 16 kênh 1080P 20km là giải pháp kéo dài đường truyền camera an ninh tập trung quy mô lớn. Thiết bị cho phép số hóa và gộp tín hiệu từ 16 camera Analog HD về trung tâm giám sát thông qua duy nhất 1 sợi cáp quang Single Mode với cự ly đáp ứng tối đa 20km.
Điểm cải tiến đáng giá trên dòng thiết bị HL-16V-20T/R-1080P thế hệ mới là việc tích hợp trực tiếp bo mạch nguồn 5V ngay bên trong phần thân máy. Thiết kế này loại bỏ hoàn toàn việc phải sử dụng các củ sạc adapter rời cồng kềnh, giúp kỹ thuật viên tối ưu không gian lắp đặt trong tủ Rack tiêu chuẩn, đồng thời tăng độ bền và sự ổn định cho nguồn điện vận hành 24/7.
Về mặt xử lý hình ảnh, GNETCOM HL-16V-20T/R-1080P tương thích hoàn hảo với mọi hệ thống camera hỗn hợp hiện nay (AHD, CVI, TVI, CVBS) có độ phân giải cao lên tới 5.0 Megapixel. Công nghệ truyền dẫn video không nén tần số 60MHz cùng dải tần đáp ứng 8MHz giúp toàn bộ 16 luồng video truyền về đầu ghi trung tâm giữ trọn sắc nét, không bị hiện tượng mờ nhòe, bóng ma hay nhiễu sọc theo thời gian.
Ứng dụng rộng rãi trong các công trình hạ tầng trọng điểm
Với khả năng xử lý mật độ tín hiệu cao và cự ly truyền dẫn vượt trội, sản phẩm là sự lựa chọn ưu tiên cho các dự án an ninh phức tạp:
- Hệ thống giám sát an ninh tập trung tại các khu công nghiệp, nhà máy chế xuất, kho bãi logistics diện rộng.
- Quản lý hệ thống camera an ninh cho tòa nhà cao tầng, khu đô thị, trung tâm thương mại và bãi đỗ xe thông minh.
- Giải pháp đường truyền camera quan sát giao thông đô thị, công trường xây dựng và khu vực khai thác khoáng sản.
Hướng dẫn thi công và lắp đặt thiết bị
- Đấu nối đường quang: Cắm đầu cáp quang Single Mode chuẩn FC (đầu tròn vặn ren) vào cổng quang trên cả bộ phát (TX) và bộ nhận (RX).

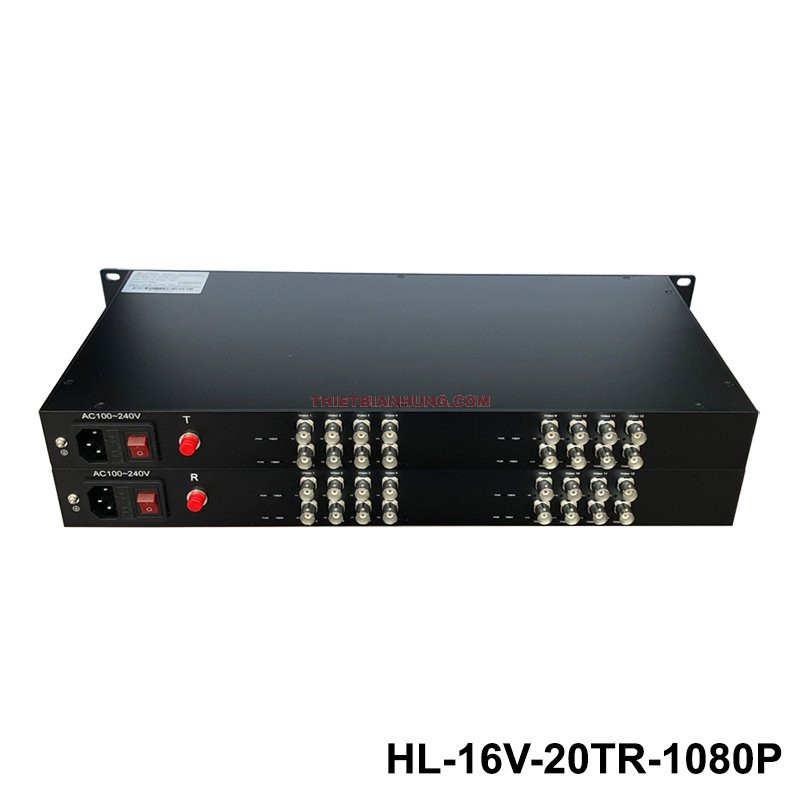

- Kết nối camera & đầu ghi: Cắm 16 dây đồng trục BNC từ camera vào các cổng từ CH1 đến CH16 của bộ TX; cắm 16 cổng ra BNC trên bộ RX về đầu ghi hình.
- Cấp nguồn vận hành: Cắm dây nguồn điện lưới trực tiếp vào cổng nguồn của thiết bị (nhờ mạch nguồn 5V đã được tích hợp sẵn bên trong).
Thông số kỹ thuật
| Thông số đường truyền quang (Optical Index) | |
|---|---|
| Loại cáp quang hỗ trợ | Single Mode / Multi-Mode (Chuẩn cáp 9/125 µm) |
| Cổng giao tiếp quang | Chuẩn FC (FC Connector - Đầu tròn vặn ren) |
| Cự ly truyền tải tối đa | Single Mode: Tối đa 20 km | Multi-Mode: Tối đa 2 km |
| Bước sóng ánh sáng | Bộ phát (TX): T1310nm/R1550nm | Bộ nhận (RX): T1550nm/R1310nm (Multimode: 850nm) |
| Công suất phát / Độ nhạy thu | Phát: -9 ~ -5 dBm | Thu: ≤ -24 dBm |
| Thông số tín hiệu Video (Video Index) | |
| Số kênh Video hỗ trợ | 16 Kênh Video Analog HD truyền dẫn đồng thời |
| Chuẩn camera tương thích | AHD / HD-CVI / HD-TVI / CVBS (Độ phân giải từ 1.0MP, 2.0MP, 3.0MP, 4.0MP đến 5.0MP) |
| Cổng kết nối vật lý / Trở kháng | 16 x BNC Female (Trở kháng chuẩn 75 Ω) |
| Hệ mã hóa & Tần số đáp ứng | Số hóa 10-Bit không nén | Tần số lấy mẫu: 60MHz | Tần số đáp ứng: 8MHz |
| Băng thông Video | 50M (chuẩn 720P) / 100M (chuẩn 1080P) |
| Đo lường sai lệch | Độ lệch pha: ≤ 2° | Độ lệch khuếch đại: ≤ 2% |
| Chống sét lan truyền | Tiêu chuẩn công nghiệp 10/700µs: (1 ~ 1.5 kV) |
| Nguồn điện, Môi trường & Xuất xứ | |
| Cấp nguồn vận hành | Tích hợp sẵn bo mạch nguồn DC 5V bên trong thiết bị |
| Thương hiệu & Xuất xứ | GNETCOM / HO-LINK (Xuất xứ: Asia) |
| Nhiệt độ / Độ ẩm hoạt động | -30°C ~ +75°C | Độ ẩm: 0% ~ 95% RH (Không ngưng tụ) |
| Tuổi thọ vận hành (MTBF) | ≥ 100.000 giờ liên tục |
| Chế độ bảo hành | Bảo hành chính hãng 24 tháng (Đầy đủ giấy tờ CO/CQ) |
